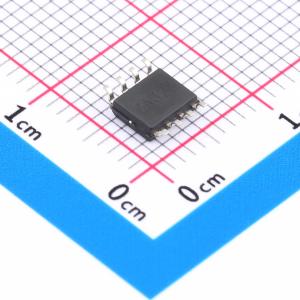

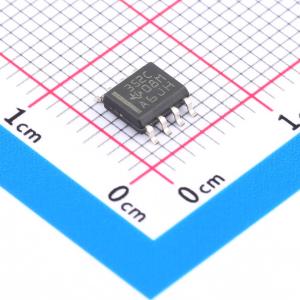

TLC352CDR实物图
  • TLC352CDR商品缩略图
  • TLC352CDR商品缩略图
  • TLC352CDR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

TLC352CDR

LinCMOS双差分比较器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
TLC352 双通道、低电压、LinCMOS™ 差分比较器
品牌名称
TI(德州仪器)
商品型号
TLC352CDR
商品编号
C2878352
商品封装
SOIC-8​
包装方式
编带
商品毛重
0.1045克(g)

商品参数

属性参数值
商品目录比较器
比较器数双路
输入失调电压(Vos)5mV
输入偏置电流(Ib)5pA
滞后电压(Vhys)-
共模抑制比(CMRR)-
属性参数值
输出类型开漏
输出模式MOS;CMOS;TTL
静态电流(Iq)65uA
工作温度0℃~+70℃
单电源1.5V~18V

商品概述

该器件采用LinCMOS技术制造,包含两个独立的电压比较器,每个比较器均设计为可由单电源供电。若两个电源之间的压差在1.4 V至18 V之间,也可采用双电源供电。每个器件都具有极高的输入阻抗(典型值大于10^12 Ω),可直接与高阻抗源连接。输出为n沟道开漏配置,可通过连接实现正逻辑线与关系。TLC352能够在1.4 V电源下工作,使其非常适合低压电池应用。 TLC352内置静电放电(ESD)保护电路,按照MIL - STD - 883C方法3015测试,其ESD额定值为2000 V。然而,在处理该器件时应小心操作,因为暴露于ESD可能会导致器件参数性能下降。 TLC352C的工作温度范围为0°C至70°C。TLC352I的工作温度范围为工业温度范围 - 40°C至85°C。

商品特性

  • 单电源或双电源供电
  • 宽电源电压范围1.5 V至18 V
  • 极低的电源电流消耗:5 V时典型值为150 μA,1.48 V时典型值为65 μA
  • 内置ESD保护
  • 高输入阻抗……典型值为10^12 Ω
  • 极低的输入偏置电流:典型值为5 pA
  • 超稳定的低输入失调电压:在最坏输入条件下,输入失调电压变化(包括前30天)典型值为每月0.23 μV
  • 共模输入电压范围包含地
  • 输出与TTL、MOS和CMOS兼容
  • 引脚与LM393兼容
