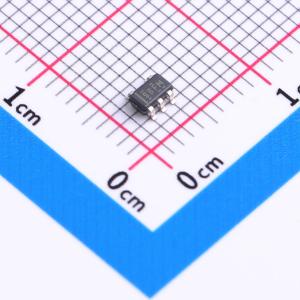

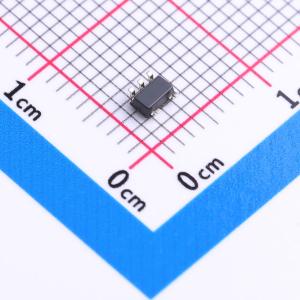

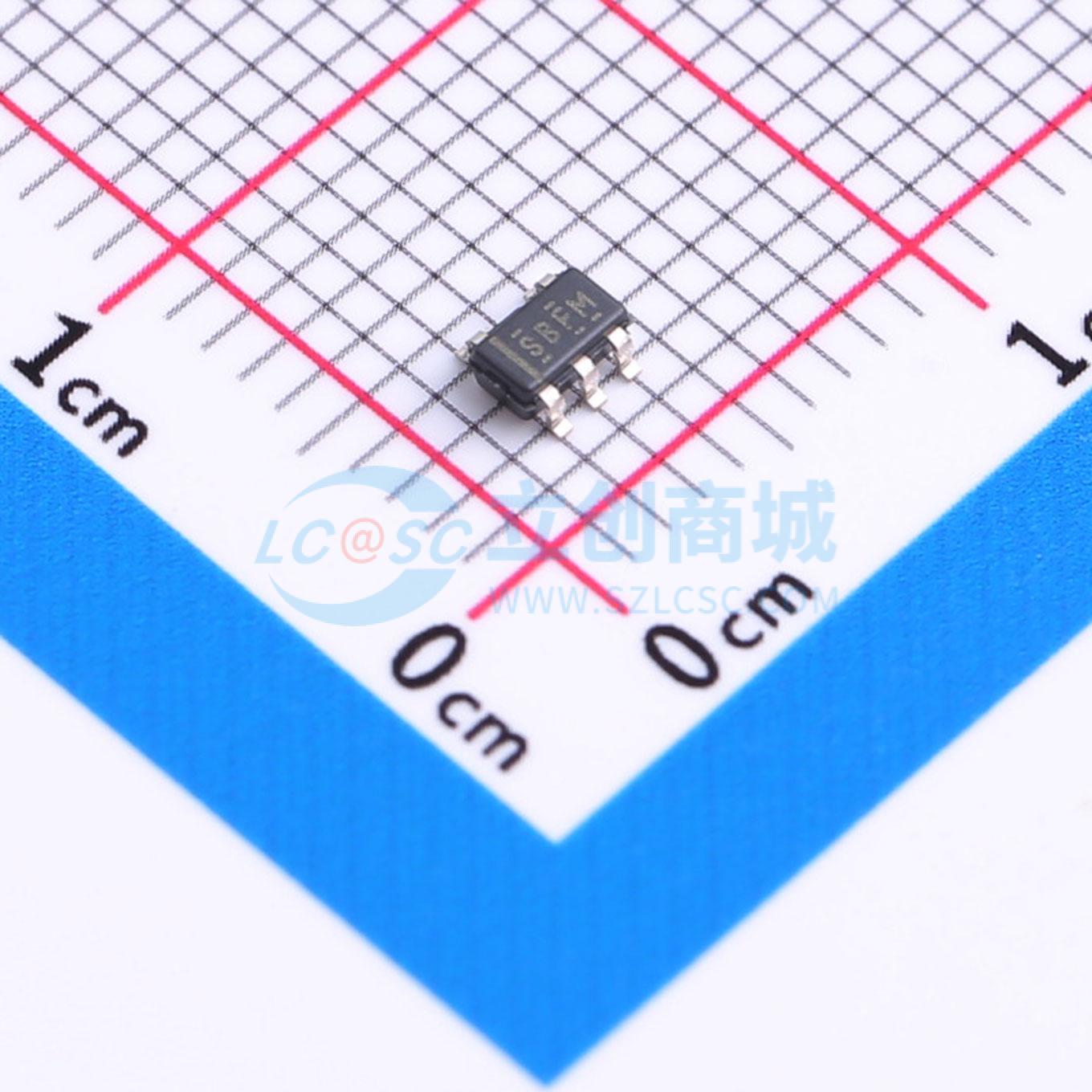

SN74LVC1G00MDBVREP
单路2输入正与非门
- 描述
- SN74LVC1G00-EP 单路 1 输入、1.65V 至 5.5V 与非门（增强型产品）
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G00MDBVREP
- 商品编号
- C2877689
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.7V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV；800mV | |
| 输出高电平(VOH) | 1.9V；2.4V；2.3V；1.2V；3.8V | |
| 输出低电平(VOL) | 550mV；300mV；400mV；450mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 5ns@5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 |
商品概述
这是一款单路2输入正与非门器件，工作VCC范围为1.65V~5.5V，采用正逻辑实现布尔运算功能，功能为Y = A与B的非，也可表述为Y等于A非加B非；器件针对部分掉电应用做了完整规格设计，内部Ioff电路可在器件断电时关断输出，防止破坏性电流回流通过器件。
商品特性
- 受控基线，单一装配测试场地、单一制造场地
- 提供增强型减少制造源支持
- 提供增强型产品变更通知
- 具备合格资质
- 支持5V VCC工作
- 输入可承受电压最高达5.5V
- 3.3V条件下最大传输延迟tpd为3.8ns
- 低功耗，最大静态电流Icc为10μA
- 3.3V条件下输出驱动能力为±24mA
- 支持部分掉电模式Ioff操作
- 闩锁性能超过100mA，符合JESD 78 II类标准
- ESD防护性能超过JESD 22标准
- 人体模型ESD防护可达2000V，机器模型可达200V，充电器件模型可达1000V
- 元器件符合JEDEC及行业标准认证，可在宽温度范围保证可靠运行
