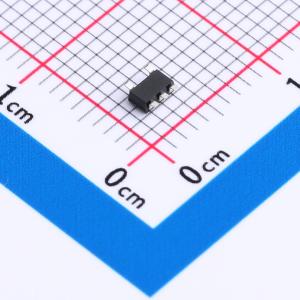

温馨提醒：图片仅供参考，商品以实物为准
SN74AHC1G08DBV3
单路 2 输入正与门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74AHC1G08 单通道、2 输入、2V 至 5.5V 高速 (9ns) 与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHC1G08DBV3
- 商品编号
- C2877867
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.062克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 1 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 1.5V~3.85V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.65V | |
| 输出高电平(VOH) | 2.9V；1.9V；4.4V | |
| 输出低电平(VOL) | 100mV | |
| 系列 | 74AHC系列 | |
| 传播延迟(tpd) | 9.5ns@5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 输入通道数 | 2 |
商品概述
SN74AHC1G08器件是一个单通道双输入正与门。该器件以正逻辑执行布尔函数 Y = A • B 或 Y = ¬(A + B)。
商品特性
- 工作电压范围：2V至5.5V
- 5V时 tpd 最大值为7ps
- 低功耗，ICC 最大值为 10μA
- 电压为5V时，输出驱动为 ±8mA
- 所有输入支持施密特触发操作，使得电路允许输入缓慢上升和下降
- 门锁性能超过250mA，符合JESD17规范的要求
应用领域
- 条形码扫描器
- 电缆解决方案
- 电子书
- 嵌入式个人电脑 (PC)
- 现场变送器：温度或压力传感器
- 指纹识别
- HVAC：暖通空调
- 网络附属存储 (NAS)
- 服务器主板和电源装置 (PSU)
- 软件定义的无线电 (SIOR)
- 电视：高清电视 (HDTV)、LCD电视和数字电视
- 视频通信系统
- 无线数据访问卡、耳机、键盘、鼠标和局域网 (LAN) 卡
