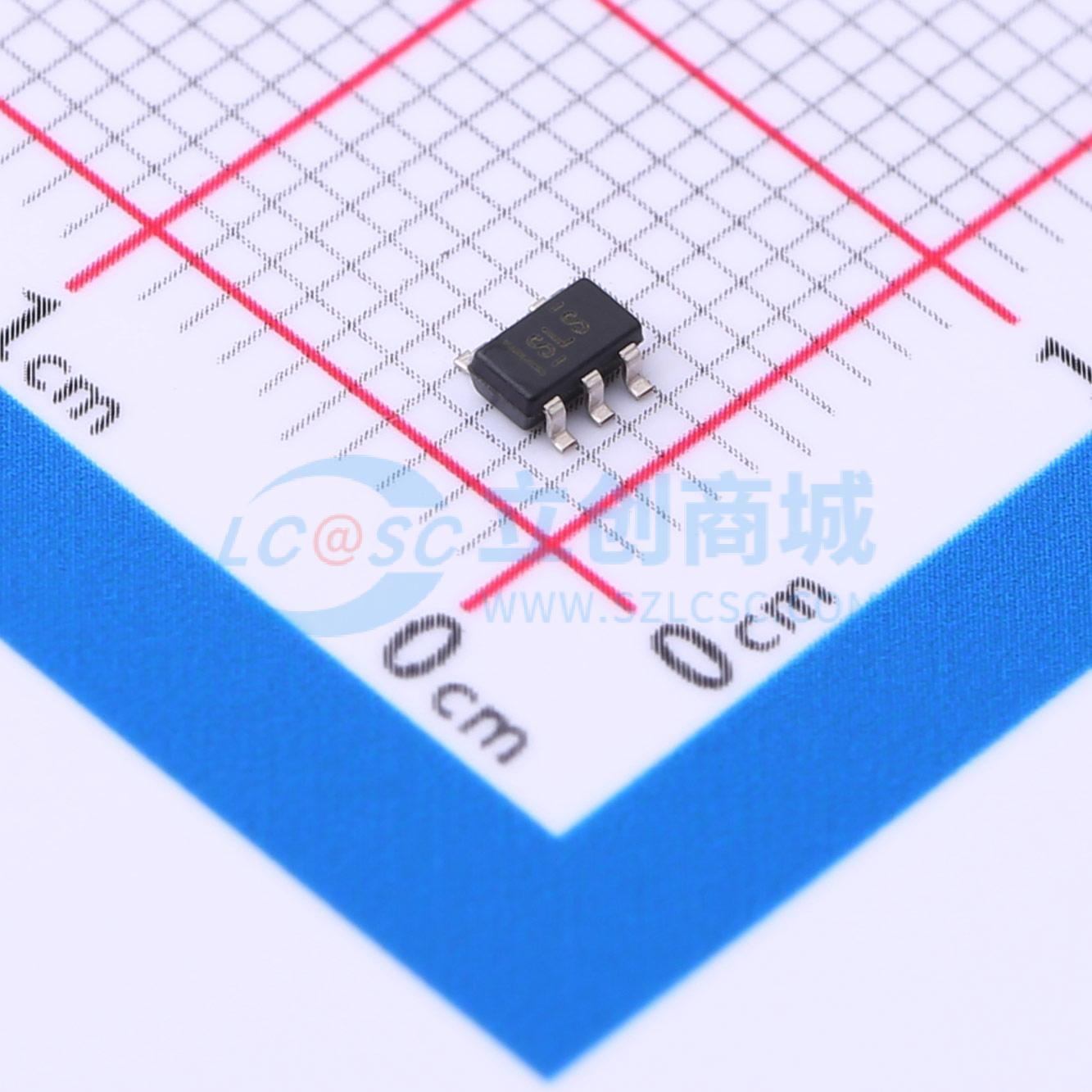

温馨提醒：图片仅供参考，商品以实物为准
TPS70918QDBVRQ1
具有反向电流保护功能的汽车类 150mA、30V、超低 IQ、低压降稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有反向电流保护的汽车用 150mA、30V 超低 IQ、宽输入 LDO 5-SOT-23 -40 to 125
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS70918QDBVRQ1
- 商品编号
- C2877701
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 30V | |
| 输出电压 | 1.8V | |
| 输出电流 | 150mA | |
| 电源纹波抑制比(PSRR) | 80dB@(10Hz) | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2.05uA | |
| 噪声 | 190uVrms | |
| 特性 | 反接保护；带使能；过流保护；热关断 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TPS709-Q1 系列线性稳压器是针对功耗敏感型应用设计的超低静态电流器件。一个精密带隙和误差放大器在温度范围内的精度为 2% 。只有 1µA 的静态电流使得此器件成为由电池供电、要求非常小闲置状态功率耗散的常开系统的理想解决方案。为了增加安全性，这些器件还具有热关断、电流限制和反向电流保护功能。 通过将 EN 引脚拉为低电平，可将该系列稳压器置于关断模式。这个模式的关断电流低至 150nA（典型值）。 TPS709-Q1 系列可提供 WSON-6 和 SOT-23-5 封装。
商品特性
- 符合汽车应用标准，具有符合 AEC Q100 标准的下列结果：
- 器件温度等级 1：环境工作温度范围为 -40°C 至 125°C
- 器件人体放电模式(HBM) 静电放电(ESD) 分类等级 2
- 器件 CDM ESD 分类等级 C4B
- 输入电压范围：2.7V 至 30V
- 超低 IQ：1µA
- 反向电流保护
- 低 ISHUTDOWN：150nA
- 支持 200mA 峰值输出
- 在温度范围内精度为 2%
- 可提供固定输出电压：1.2V 至 6.5V
- 热关断及过流保护
- 封装：小外形尺寸晶体管(SOT)-23-5 封装、晶圆级小外形无引线(WSON)
应用领域
- 汽车
- 信息娱乐系统
- 车身控制模块
- 导航系统
- 微控制器备用电源
