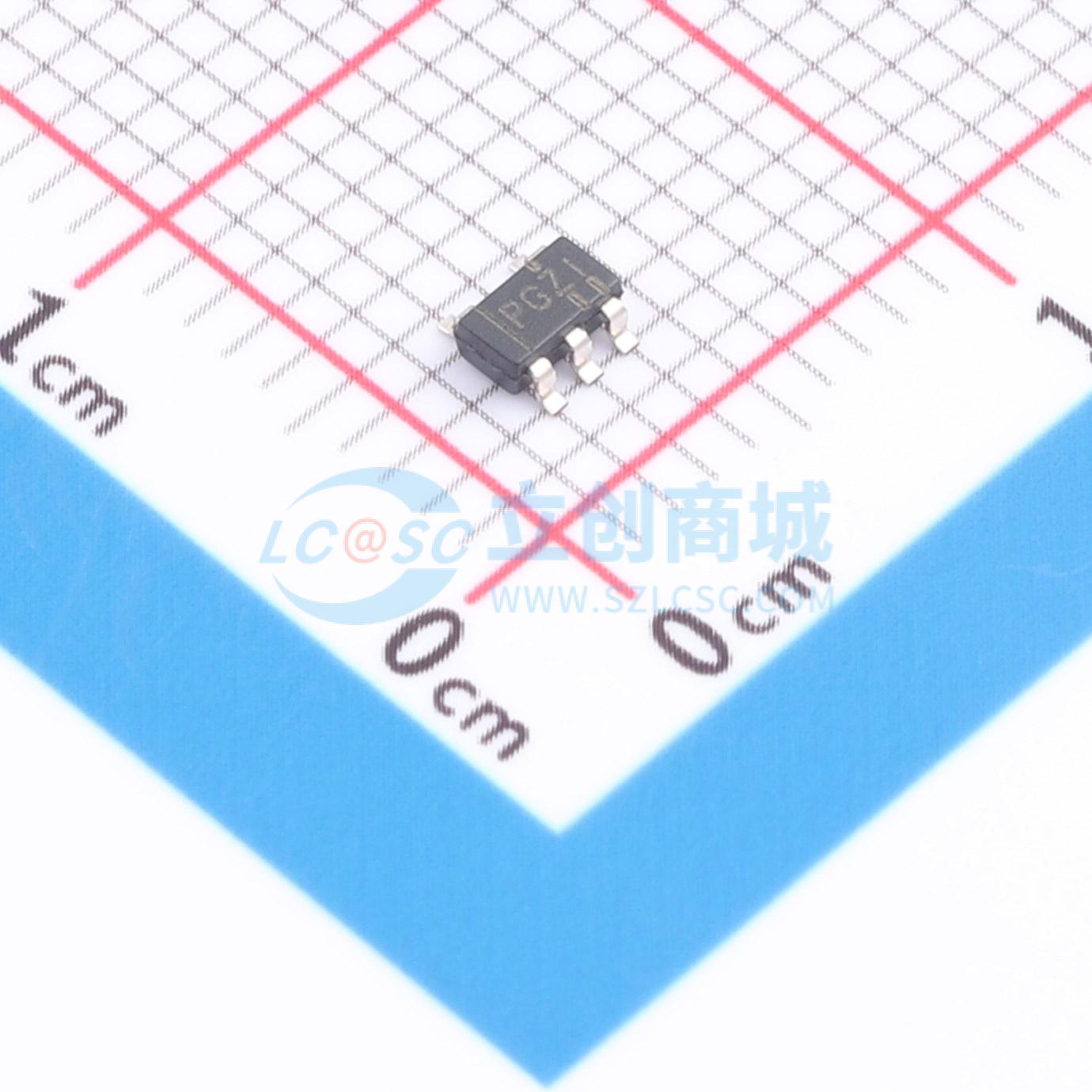

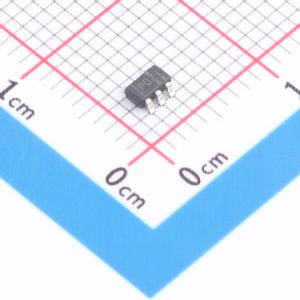

温馨提醒：图片仅供参考，商品以实物为准
TPS78825DBVR
具有使能功能的 150mA、10V、低 IQ、低压降稳压器
- 描述
- 具有可调节软启动功能的低噪声、低 Iq、150mA 低压降线性稳压器 5-SOT-23 0 to 70
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS78825DBVR
- 商品编号
- C2877714
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 10V | |
| 输出电压 | 2.5V | |
| 输出电流 | 150mA | |
| 电源纹波抑制比(PSRR) | 70dB@(1kHz) | |
| 压差 | 300mV@(150mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 17uA | |
| 噪声 | 56uVrms | |
| 特性 | 过流保护；热关断 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TPS78825和TPS78833是采用超小型（SOT-23）封装的低噪声LDO，可将输出电压稳压至2.5 V和3.3 V，输入电压范围为2.7 V至绝对最大值13.5 V。这些器件的输出电流为150 mA，峰值电流为350 mA（典型值）。TPS788xx系列使用SR引脚对输出电压压摆率进行编程，以控制浪涌电流。这一特性特别适用于启动时存在大负载电容的USB应用。TPS788xx器件仅消耗17 μA的静态电流，使用10 μF输出电容时，输出电压噪声仅为56 μV RMS。 常用的PNP传输晶体管已被PMOS传输元件取代。由于PMOS传输元件表现为低阻值电阻，因此压差非常低，在负载电流为150 mA时，典型压差为150 mV，且与负载电流成正比。 TPS788xx还具备逻辑使能睡眠模式，可关闭稳压器，在T_J = 25°C时，将静态电流降至典型值1 μA。
商品特性
- 150 mA低压差稳压器
- 提供2.5 V、3.3 V输出电压选项
- 可编程压摆率控制
- 输出噪声典型值 ≤6 μV RMS
- 150 mA负载时仅17 μA静态电流
- 待机模式下1 μA静态电流
- 150 mA负载时压差典型值为150 mV（TPS78833）
- 过流限制
- 工作结温范围：-40°C至125°C
- 5引脚SOT-23（DBV）封装
应用领域
- 电池供电设备
交货周期
订货7-9个工作日购买数量
(3000个/圆盘，最小起订量 1000 个)个
起订量：1000 个3000个/圆盘
总价金额：
￥ 0.00近期成交0单
