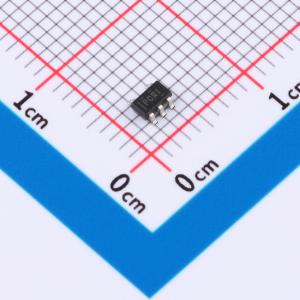

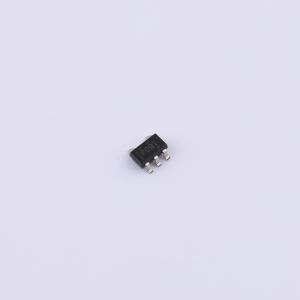

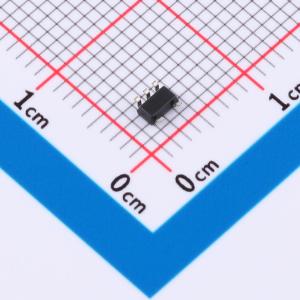

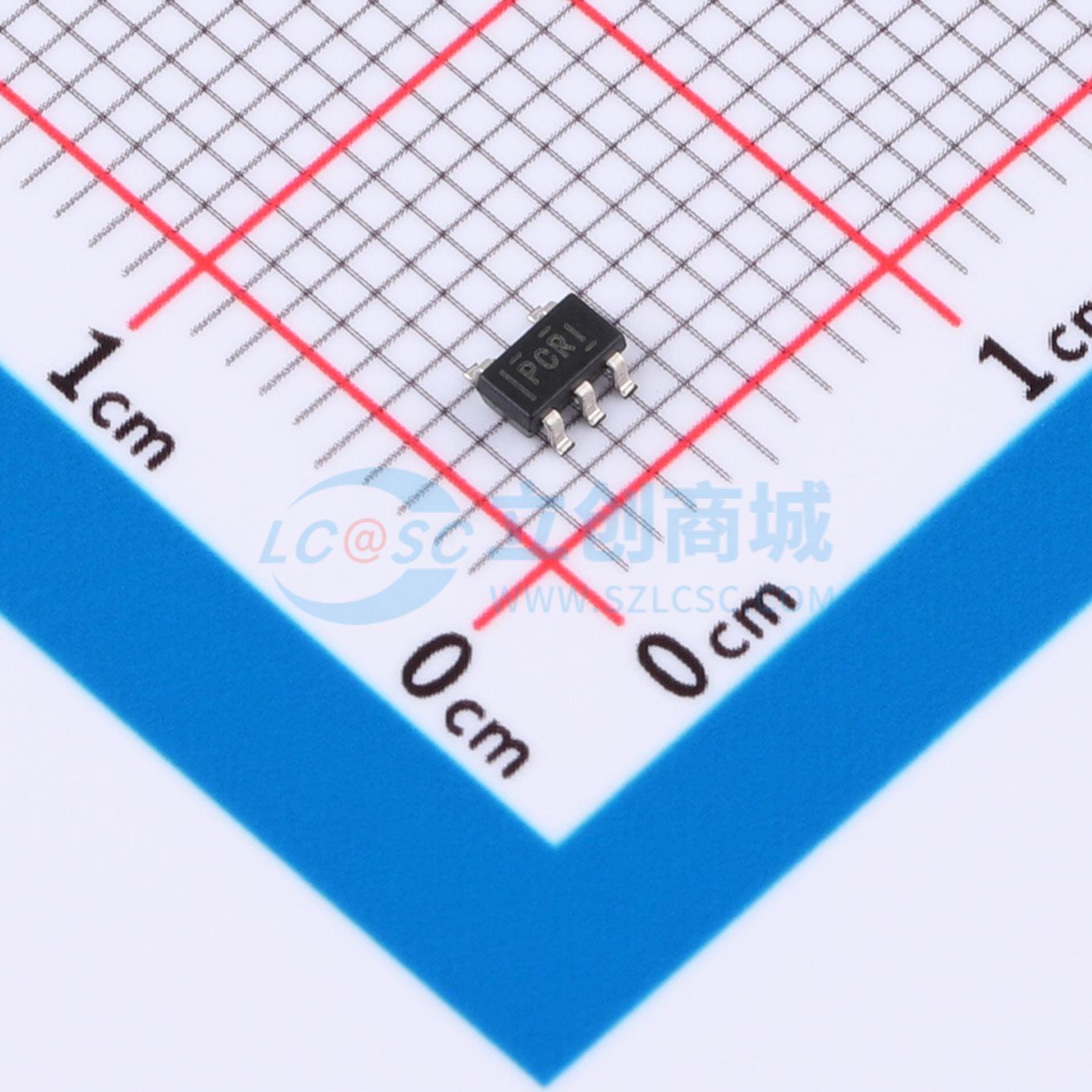

TPS77015DBVR

TPS770xx系列低压差（LDO）稳压器具备低压差、微功耗运行和小型化封装的优势。与传统LDO稳压器相比，这些稳压器的压差电压低，静态电流超低。TPS770xx系列器件采用5引脚小外形集成电路SOT - 23封装，非常适合微功耗应用以及电路板空间有限的场合。 新的电路设计与工艺创新相结合，使得常用的PNP传输晶体管被PMOS传输元件所取代。由于PMOS传输元件表现为一个低阻值电阻，因此压差电压非常低 —— 在50 mA负载电流下（TPS77050）典型值为35 mV —— 且与负载电流成正比。由于PMOS传输元件是电压驱动器件，其静态电流超低（最大28 μA），并且在整个输出负载电流范围（0 mA至50 mA）内保持稳定。该系列产品适用于笔记本电脑和手机等便携式系统，其超低的压差电压和微功耗运行特性可显著延长系统电池的使用寿命。 TPS770xx还具备逻辑使能睡眠模式，可关闭稳压器，在TJ = 25°C时将静态电流降至典型值1 μA。TPS770xx提供1.2 V、1.5 V、1.8 V、2.5 V、2.7 V、2.8 V、3.0 V、3.3 V和5 V的固定电压版本，以及可变电压版本（可在1.2 V至5.5 V范围内编程）。

• 50 mA负载时静态电流仅17 μA
• 待机模式下静态电流为1 μA
• 50 mA负载时典型压差电压为35 mV
• 过流限制
• 工作结温范围为 - 40°C至125°C
• 5引脚SOT - 23（DBV）封装

• 笔记本电脑和手机等便携式系统
