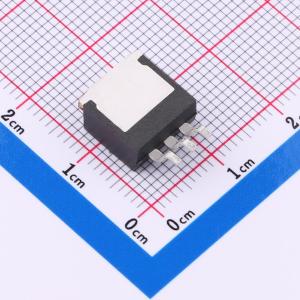

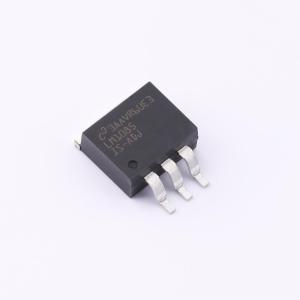

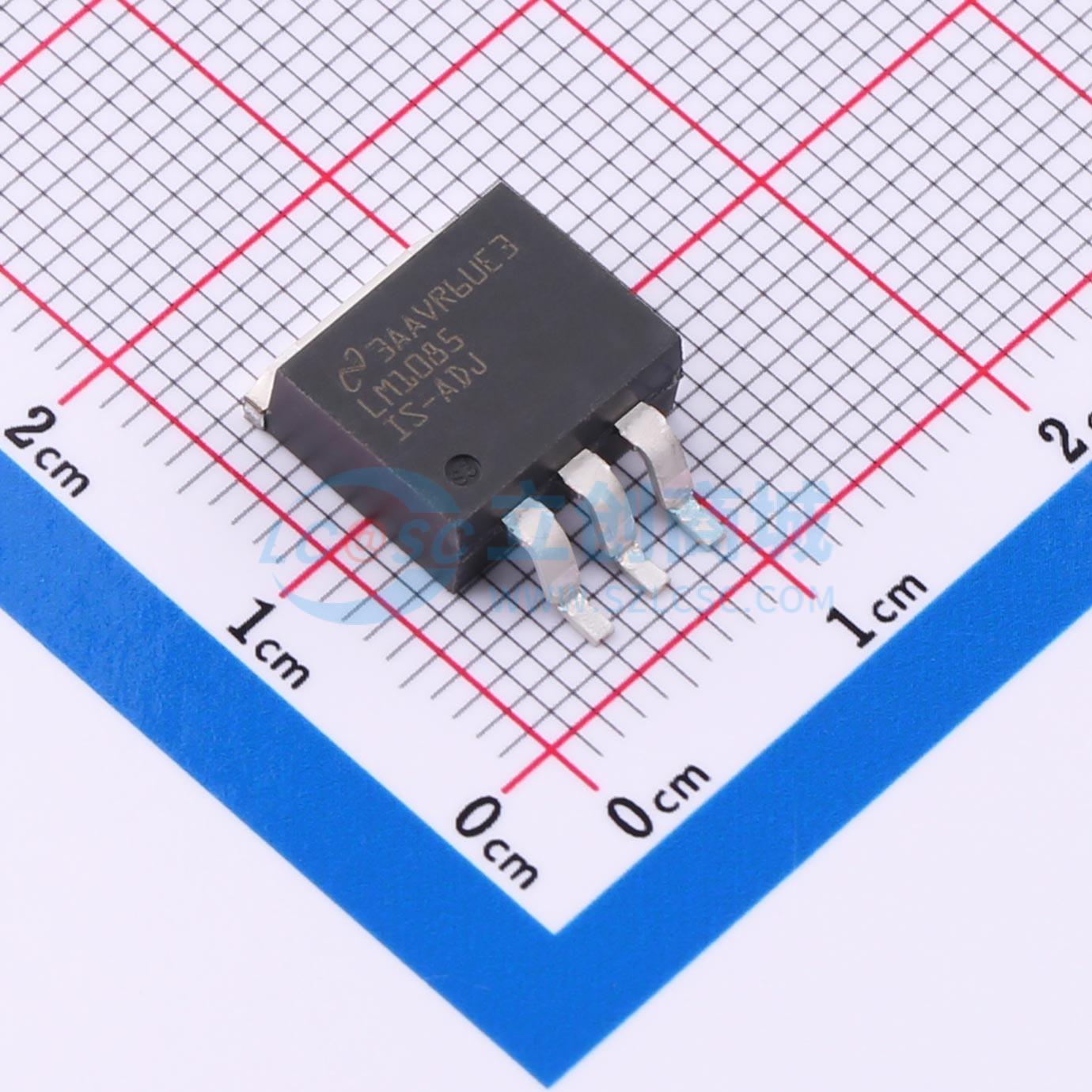

LM1085IS-ADJ/NOPB

3A、29V 线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM1085 3A、29V 线性稳压器
品牌名称: TI(德州仪器)
商品型号: LM1085IS-ADJ/NOPB
商品编号: C2877345
商品封装: TO-263-3
包装方式: 管装
商品毛重: 1克(g)

商品参数

商品概述

LM1085是一款稳压器，在负载电流为3A时，最大压差为1.5V。它的引脚排列与德州仪器（TI）的行业标准LM317相同。 LM1085的可调输出电压版本需要两个电阻来设置输出电压。固定输出电压版本集成了调节电阻。 LM1085电路包括一个齐纳微调带隙基准、限流和热关断功能。 5A版本请参考LM1084，1.5A版本请参考LM1086。

商品特性

提供3.3V、5.0V、12V和可调版本
限流和热保护
输出电流3A
线性调整率0.015%（典型值）
负载调整率0.1%（典型值）

应用领域

高效线性稳压器
电池充电器
开关电源的后置稳压
恒流稳压器
微处理器电源

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	29V
	输出电压	1.25V~27.5V
	输出电流	3A
	电源纹波抑制比(PSRR)	75dB@(120Hz)
	压差	1.5V@(3A)

	属性	参数值
	静态电流(Iq)	5mA
	噪声	0.003%Vout
	特性	过流保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
