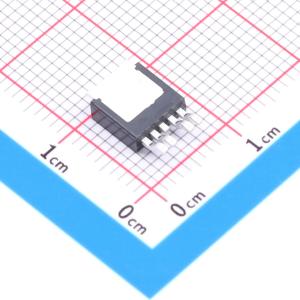

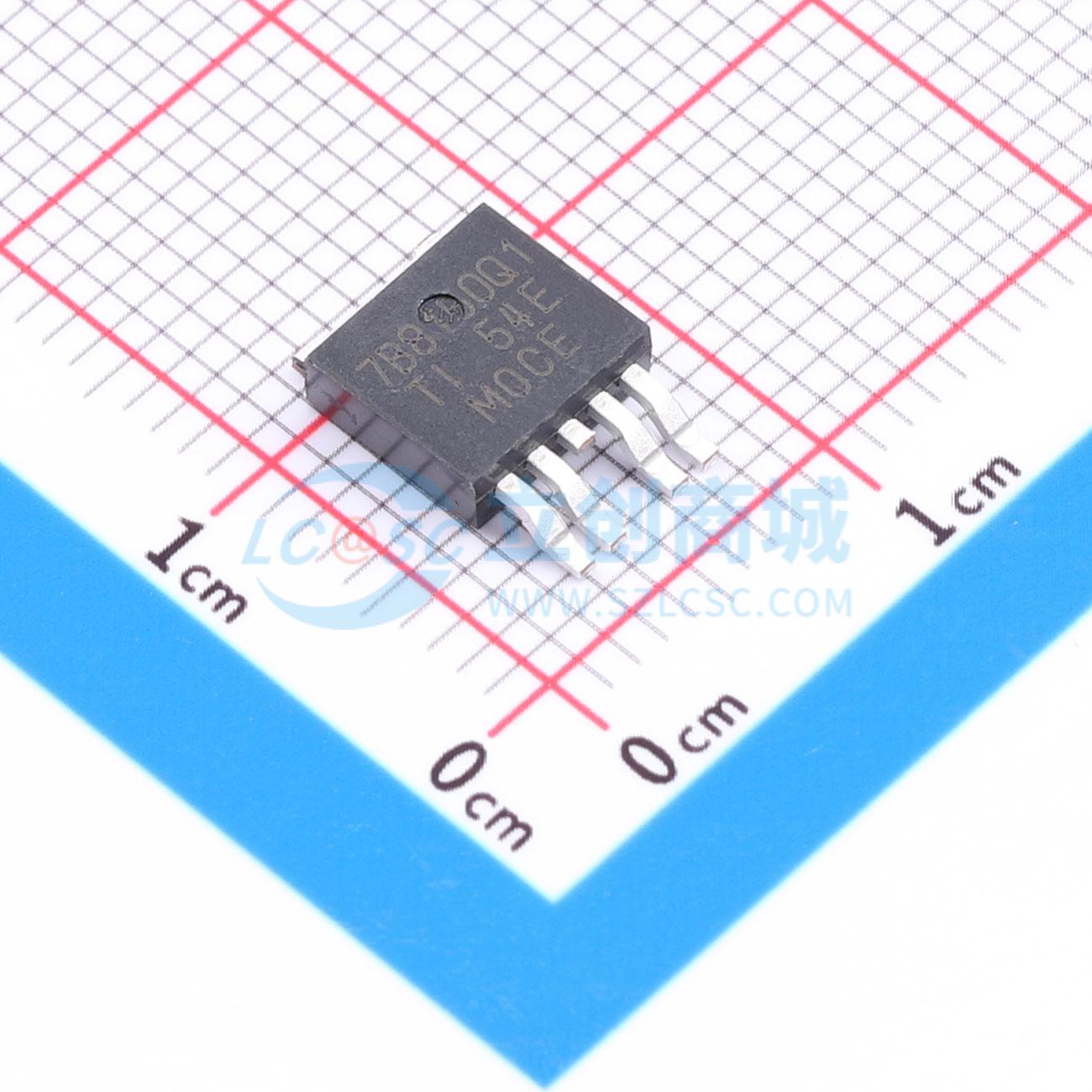

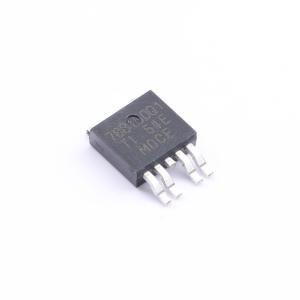

温馨提醒：图片仅供参考，商品以实物为准

TPS7B8150QKVURQ1

5V 150mA 40V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 汽车类、150mA、高电压、超低 IQ 低压降 (LDO) 线性稳压器 5-TO-252 -40 to 150
品牌名称: TI(德州仪器)
商品型号: TPS7B8150QKVURQ1
商品编号: C2877360
商品封装: TO-252-4
包装方式: 编带
商品毛重: 1.8克(g)

商品参数

	属性	参数值
	静态电流(Iq)	2.7uA
	功能特性	输入欠压保护；过流保护；使能控制；短路保护；热关断
	工作温度	-40℃~+125℃
	输出类型	固定
	输出通道数	1

商品概述

在汽车电池连接应用中，低静态电流(IQ)对于省电和延长电池寿命至关重要。常开型系统必须在扩展温度范围内具有超低IQ，以便在车辆点火开关关闭时能够实现持久运行。TPS7B81-Q1 是一款低压降(LDO)线性稳压器，专为高达 40V 的 VIN 应用而设计。此器件在轻负载下的典型静态电流仅为 2.7µA，适合为备用系统中的微控制器以及控制器局域网和本地互连网络(CAN/LIN)收发器供电。该器件集成短路和过流保护功能，可在-40℃ 至 +125℃ 的环境温度下运行，结温范围为-40℃ 至 +150℃，采用多种不同尺寸的热传导封装，紧凑型WSON封装提供可湿性侧面选项，TO-252封装可支持器件高散热场景下的持久运行。这些特性使得该器件适合用作各种电池连接汽车应用的电源。

商品特性

符合面向汽车应用的AEC-Q100标准
工作温度范围:环境温度-40℃ 至 +125℃，结温-40℃ 至 +150℃
输入电压范围3V 至 40V，瞬态电压高达45V
最大输出电流150mA
低静态电流IQ:EN为低电平时关断模式典型值300nA；轻负载时典型值2.7µA，最大值4.5µA
在整个线路、负载和温度范围内的输出电压精度为1.5%
最大压降电压:对于固定5V输出版本，150mA负载电流下为540mV
与低ESR（0.001Ω至5Ω）陶瓷输出稳定电容器（1µF至200µF）搭配使用时可保持稳定
提供5V、3.3V和2.5V固定输出电压版本
集成故障保护，包含热关断、短路和过流保护
属于功能安全型产品，可提供用于功能安全系统设计的文档
提供多种封装可选

应用领域

汽车音响主机
大灯
电池管理系统(BMS)
逆变器和电机控制

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	40V
	输出电压	5V
	输出电流	150mA
	压差	585mV@(150mA)
