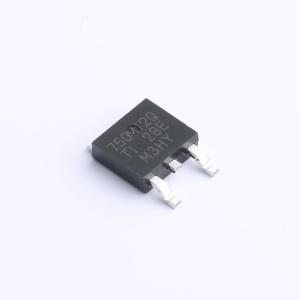

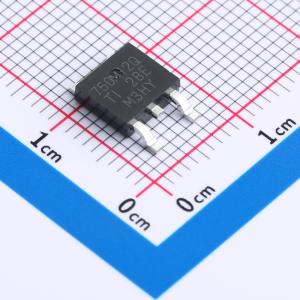

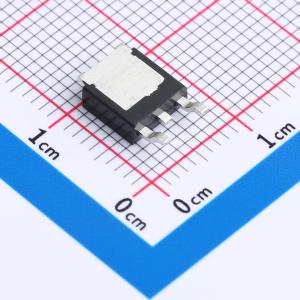

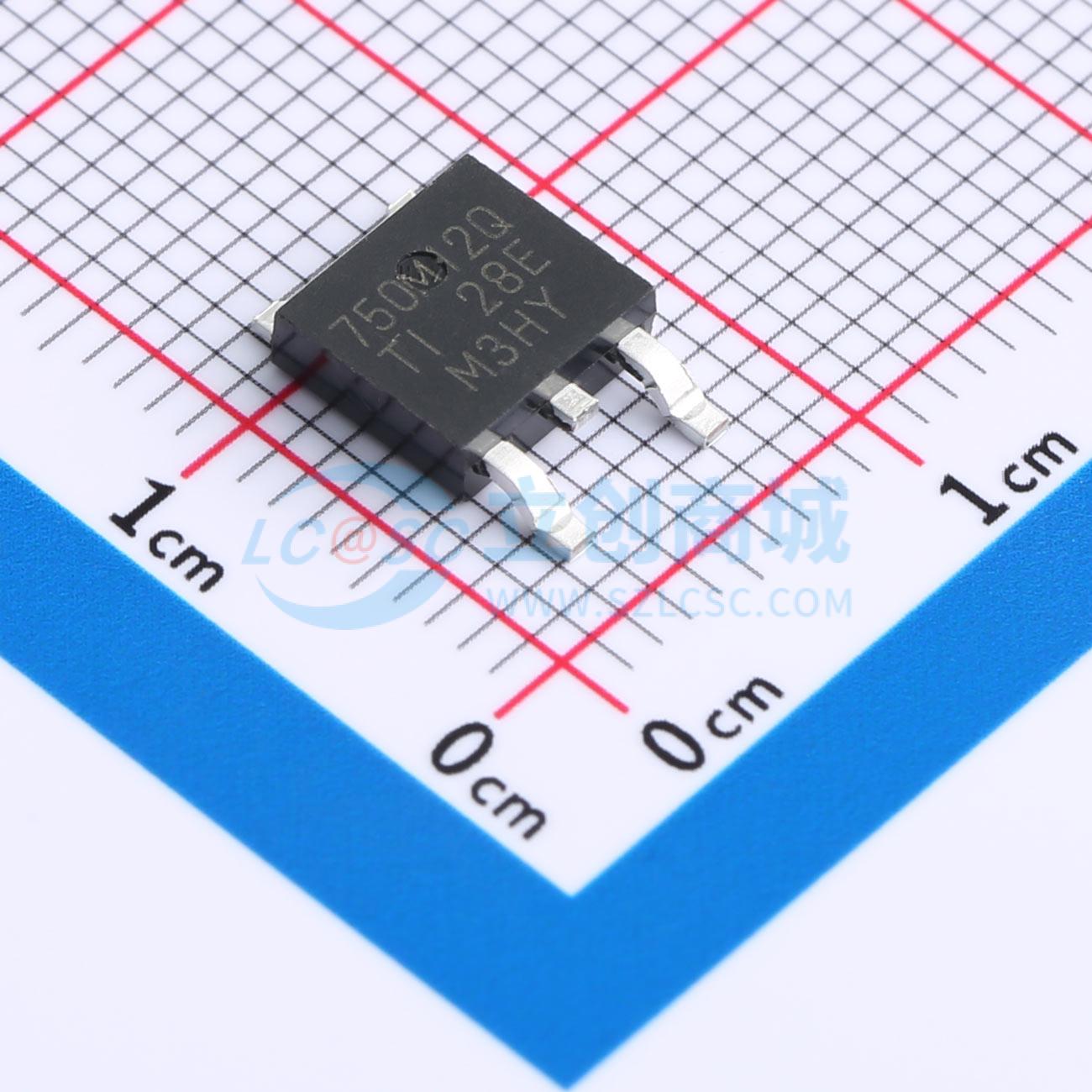

TL750M12QKVURQ1

汽车类 750mA、26V、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TL750M-Q1 汽车类 750mA、26V、低压降稳压器
品牌名称: TI(德州仪器)
商品型号: TL750M12QKVURQ1
商品编号: C2877362
商品封装: TO-252-3
包装方式: 编带
商品毛重: 0.402克(g)

商品参数

商品概述

TL750M和TL751M系列是专为汽车应用设计的低压差正电压稳压器。TL750M和TL751M系列集成了片上过压和限流保护电路，以保护器件和受调节的系统。这两个系列都能全面防护负载突降和反接电池情况。器件输入的负载突降保护最高可达60 V。即使在满载条件下，低静态电流也使TL750M和TL751M系列非常适合用于永久连接到车辆电池的应用。 TL750M和TL751M系列提供5 V、8 V和12 V的选项。TL751M系列还增加了一个使能（ENABLE）输入。ENABLE输入可完全控制上电，允许顺序上电或关断。当ENABLE为高电平时，稳压器输出处于高阻态。ENABLE输入与TTL和CMOS兼容。 TL750Mxx和TL751Mxx的工作特性适用于虚拟结温范围 -40°C至125°C。

商品特性

符合汽车应用要求
低压差电压，在750 mA时小于0.6 V
低静态电流
TL751M系列具有与TTL和CMOS兼容的使能功能
负载突降保护
过压保护
内部热过载保护
内部过流限制电路

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	26V
	输出电压	12V
	输出电流	750mA
	电源纹波抑制比(PSRR)	55dB@(120Hz)

	属性	参数值
	压差	600mV@(750mA)
	静态电流(Iq)	75mA
	特性	过压保护；过流保护；热关断；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
