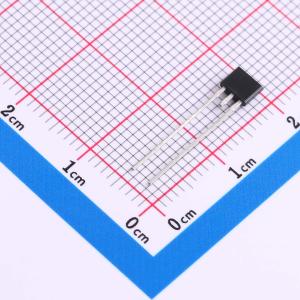

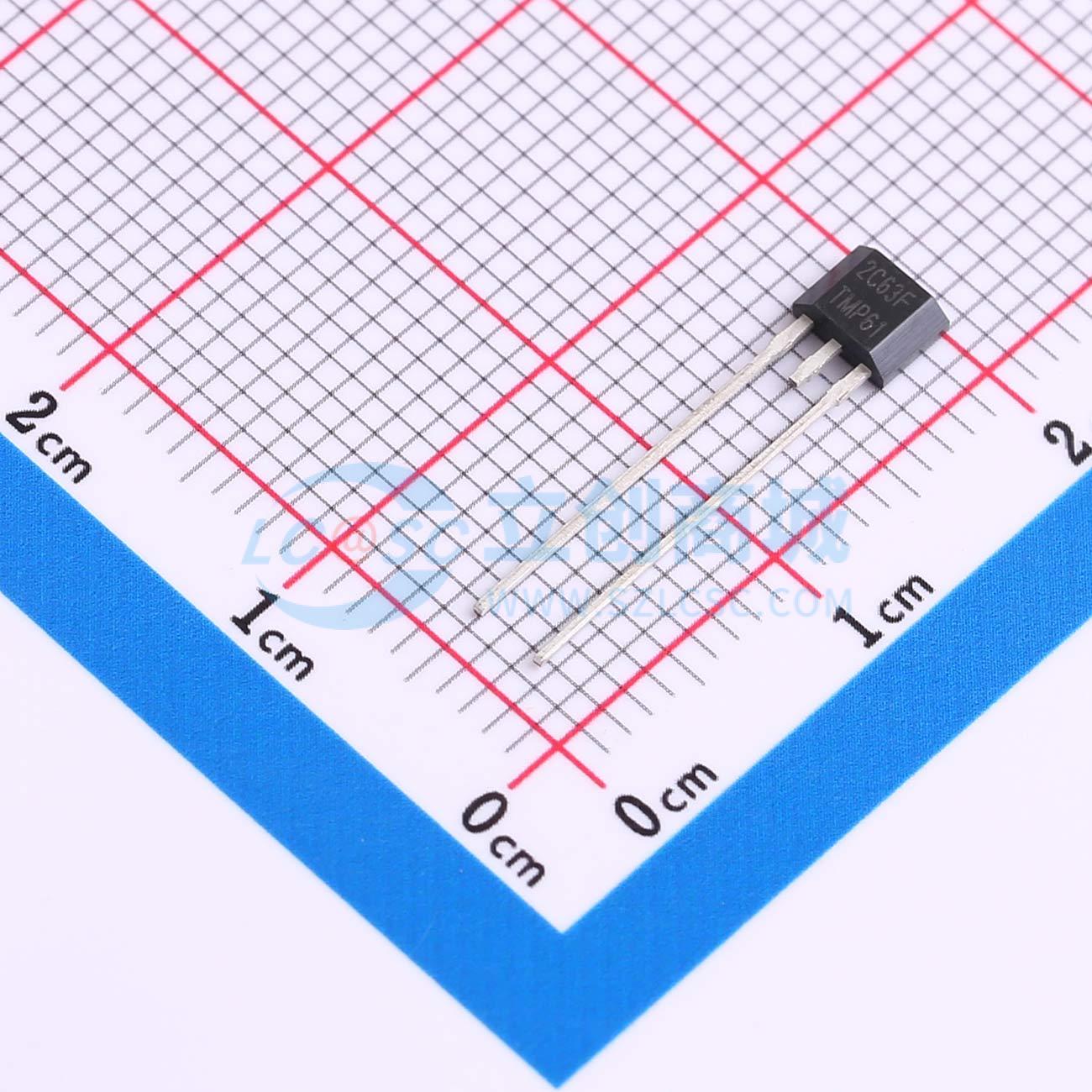

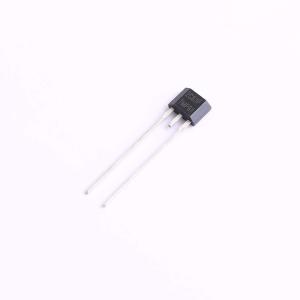

温馨提醒：图片仅供参考，商品以实物为准

TMP6131QLPGMQ1

汽车级、+1% 10kΩ线性热敏电阻

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TMP61-Q1 采用 0402、0603/0805 和通孔封装的汽车类、1%、10kΩ 线性热敏电阻
品牌名称: TI(德州仪器)
商品型号: TMP6131QLPGMQ1
商品编号: C2877257
商品封装: TO-92-2
包装方式: 编带
商品毛重: 1克(g)

商品概述

立即开始使用热敏电阻设计工具，它提供了完整的电阻与温度关系表 (R-T 表) 的计算以及用于推导温度和示例 C 代码的有用方法。TMP61-Q1 线性热敏电阻可在整个温度范围内提供线性度和始终如一的灵敏度，支持使用简单而准确的方法进行温度转换。该器件的低功耗和较小的热质量可充分减小自发热。这些器件具有内置的高温失效防护性能以及对环境变化的强大抵抗力，设计用于长寿命的高性能应用。TMP6系列器件外型小巧，可靠近热源放置，并具有快速响应时间。与NTC热敏电阻相比，它具有以下优点:无需额外的线性化电路、更大程度减少校准工作量、电阻容差变化更小、高温下灵敏度更高以及可节省时间和内存的简化转换方法。TMP61-Q1 目前采用 0402 X1SON 封装、0603 SOT-5X3 封装，以及 2 引脚穿孔式 TO-92S 封装。如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。封装尺寸（长 × 宽）为标称值，并包括引脚（如适用）。

商品特性

AEC-Q100 等级 1 工作温度范围:-40℃ 至 125℃
AEC-Q100 等级 0 (DYA) 工作温度范围:-40℃ 至 150℃
AEC-Q100 等级 0 (ELPG) 工作温度范围:-40℃ 至 170℃
通过AEC-Q200测试
功能安全型，可提供用于功能安全系统设计的文档
是具有正温度系数 (PTC) 的硅基热敏电阻
电阻随温度线性变化
25℃ 下标称电阻 (R25) 为 10 kΩ
0℃ 至 70℃ 范围内电阻容差最大为 ±1%
在整个温度范围内具有稳定的灵敏度
25℃ 下 TCR 为 6400ppm/℃
在整个温度范围内 TCR 典型容差为 0.2%
快速热响应时间为 0.6 s (DEC)
长寿命和稳健性能
内置失效防护，能够在发生短路故障时提供保护
传感器长期温漂典型值为 0.5%

应用领域

热补偿
显示屏背光
电池管理系统
热阈值检测
电机控制
车载充电器和直流/直流转换器

	属性	参数值
	商品目录	PTC热敏电阻
	阻值	10kΩ
	电阻精度	±1%
	工作电压	5.5V

	属性	参数值
	工作温度	-40℃~+125℃
	长度	4mm
	宽度	1.52mm
