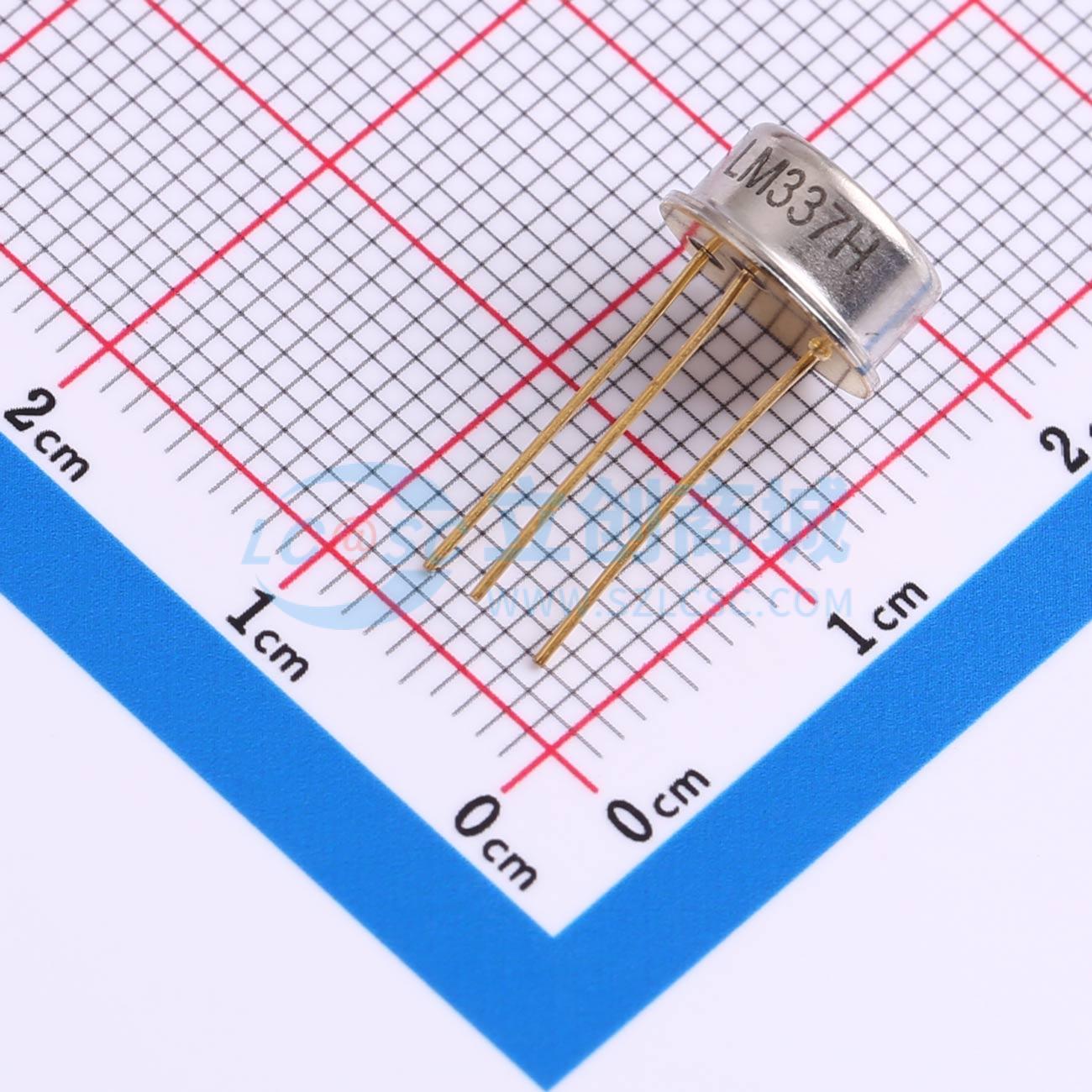

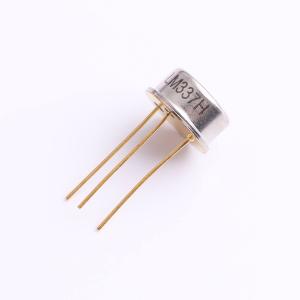

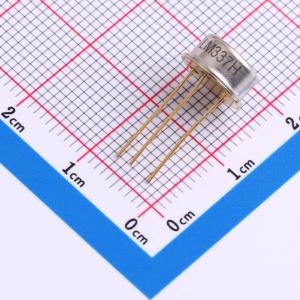

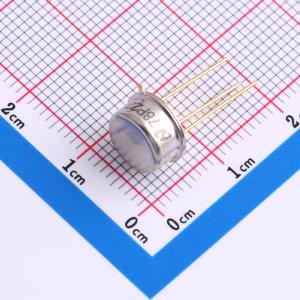

温馨提醒：图片仅供参考，商品以实物为准

LM337H/NOPB

可调负电压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM337-N-MIL 1.5A 可调输出负电压稳压器
品牌名称: TI(德州仪器)
商品型号: LM337H/NOPB
商品编号: C2877263
商品封装: TO-39-3
包装方式: 盒装
商品毛重: 1克(g)

商品参数

商品概述

LM337-N-MIL 是一款可调节3 端子负电压稳压器，能够在−1.25V 至−37V 的输出电压范围内提供−1.5A 或更大的电流。它仅需要使用两个外部电阻器来设置输出电压以及使用一个输出电容器进行频率补偿。电路设计已经过优化，可实现出色的稳压和低热瞬态。此外，LM337-N-MIL 还具有内部电流限制、热关断和安全区域补偿功能，使其几乎能够在过载时防止烧毁。LM337-N-MIL 是对LM117 和LM317 可调节负稳压器的理想补充。

商品特性

1.5A 输出电流
线路调节 0.01%/V（典型值）
负载调节 0.3%（典型值）
77dB 纹波抑制
50ppm/°C 温度系数
热过载保护
内部短路电流限制保护

应用领域

工业用电源
工厂自动化系统
楼宇自动化系统
PLC 系统
仪表
IGBT 驱动器负栅极电源
网络机顶盒

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	40V
	输出电压	1.25V~37V
	输出电流	1.5A
	电源纹波抑制比(PSRR)	77dB@(120Hz)
	压差	-

	属性	参数值
	静态电流(Iq)	-
	噪声	0.003%Vout
	特性	热关断；过流保护
	工作温度	0℃~+125℃@(Tj)
	输出极性	负极
	输出通道数	1
