LM109系列是采用单硅芯片制造的完整5V稳压器。它们专为数字逻辑卡上的本地稳压而设计，消除了单点稳压带来的配电问题。该器件有两种标准晶体管封装可供选择。采用实心可伐合金TO - 5管座封装时，若提供足够的散热措施，其输出电流可超过200 mA。采用TO - 3功率封装时，可用输出电流大于1A。这些稳压器基本具备防击穿功能。内置了电流限制功能，可将输出峰值电流限制在安全值范围内。此外，还设有热关断功能，防止IC过热。若内部功耗过大，稳压器将关断以防止过度发热。为使这些器件易于使用并减少外部元件数量，进行了大量工作。虽然对输出进行旁路可在一定程度上改善瞬态响应，但并非必需。不过，如果稳压器与电源滤波电容距离很远，则需要对输入进行旁路。通过一些方法还可实现稳定性，这些方法能很好地抑制负载或线路瞬变，这在TTL逻辑电路中很常见。尽管LM109系列主要设计为固定电压稳压器，但如图所示，其输出电压可设置为高于5V。利用其良好的电流处理能力和热过载保护功能，也可将该电路用作精密稳压器中的控制元件。

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	25V
	输出电压	5V
	输出电流	200mA
	电源纹波抑制比(PSRR)	-

	属性	参数值
	静态电流(Iq)	5.2mA
	噪声	-
	特性	过热保护
	工作温度	-55℃~+150℃@(Tj)
	输出极性	正极
	输出通道数	1

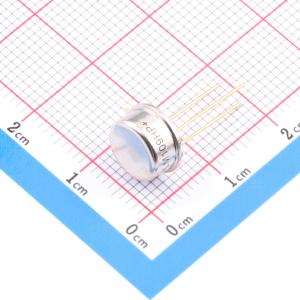

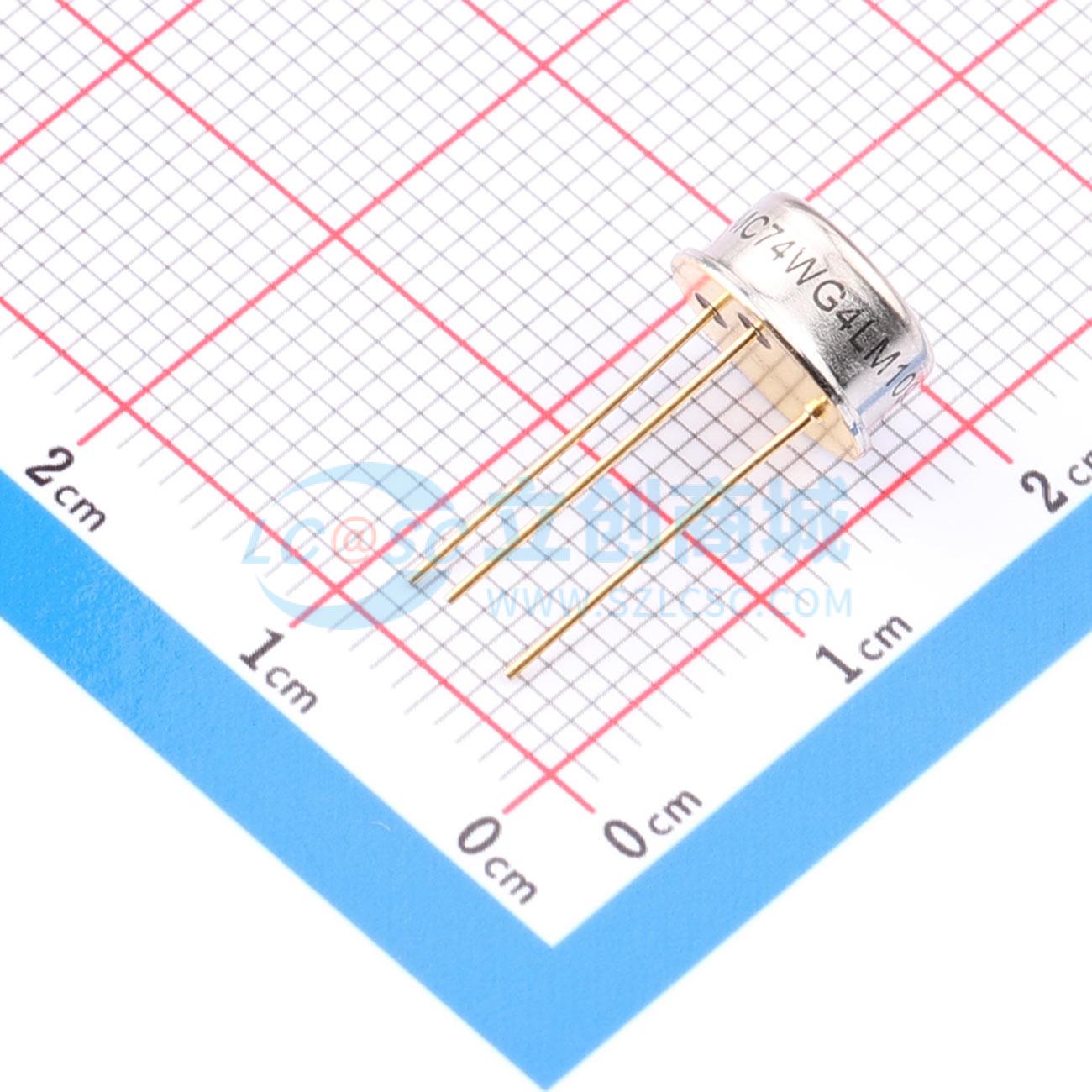

LM109H/NOPB
