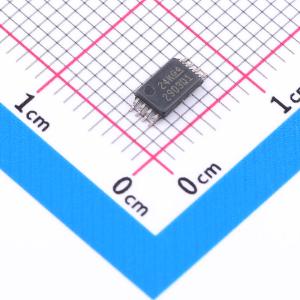

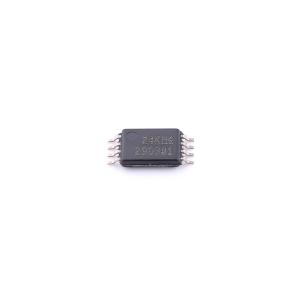

LM2903QPWRG4Q1

汽车类双路比较器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2903-Q1 AEC-Q100 0 级和 1 级汽车类高电压双路差分比较器
品牌名称: TI(德州仪器)
商品型号: LM2903QPWRG4Q1
商品编号: C2876873
商品封装: TSSOP-8
包装方式: 编带
商品毛重: 0.14156克(g)

商品参数

商品概述

LM2903B-Q1 器件是业界通用 LM2903-Q1 比较器系列的下一代版本。该下一代系列为成本敏感型应用提供了卓越的价值，其特性包括更低的失调电压、更高的电源电压能力、更低的电源电流、更低的输入偏置电流、更低的传播延迟以及更高的 2kV ESD 性能，并提供了直接替代的便利性。所有器件都包含两个独立的电压比较器，这些比较器可在广泛的电压范围内运行。如果两个电源的电压差处于 2V 至 36V 范围内且 VCC 比输入共模电压至少高 1.5V，那么也可以使用双电源。输出可以连接到其他集电极开路输出。 LM2903-Q1 和 LM2903B-Q1 符合 -40°C 至 +125°C 的 AEC-Q100 1 级温度范围。LM2903E-Q1 符合 -40°C 至 +150°C 的 0 级工作温度范围。

商品特性

符合 AEC-Q100 标准
器件温度等级 0: -40°C 至 150°C 的环境工作温度范围 (LM2903E-Q1)
器件温度等级 1: -40°C 至 125°C 的环境工作温度范围
器件 HBM ESD 分级等级 H1C
器件 CDM ESD 分级等级 C4B
改进了“B”器件的 2kV HBM ESD
可用于“B”器件的 Tri-Temp 测试
单电源或双电源
独立于电源电压的低电源电流：每个比较器 200uA（典型值）（“B”版本）
低输入偏置电流：3.5nA（典型值）（“B”器件）
低输入失调电流：0.5nA（典型值）（“B”器件）
低输入失调电压：±0.37mV（典型值）（“B”器件）
共模输入电压范围包括接地
差动输入电压范围等于最大额定电源电压：±36V
输出与 TTL、MOS 和 CMOS 兼容
提供功能安全

应用领域

汽车 HEV/EV 和动力总成
信息娱乐系统与仪表组
车身控制模块
工业
电器

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	比较器
	比较器数	双路
	输入失调电压(Vos)	370uV
	输入偏置电流(Ib)	3.5nA
	传播延迟(tpd)	300ns
	滞后电压(Vhys)	-
	共模抑制比(CMRR)	-

	属性	参数值
	输出类型	开漏
	输出模式	TTL；CMOS
	轨到轨	-
	静态电流(Iq)	200uA
	工作温度	-40℃~+125℃
	输入失调电流(Ios)	0.5nA
	响应时间(tr)	1.3us
