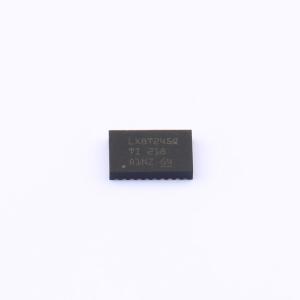

CLXC8T245QRHLRQ1

具有可配置电平转换和三态输出的汽车8位双电源总线收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74LXC8T245-Q1 具有三态输出的汽车类 8 位双电源宽电压电平转换收发器
品牌名称: TI(德州仪器)
商品型号: CLXC8T245QRHLRQ1
商品编号: C2876718

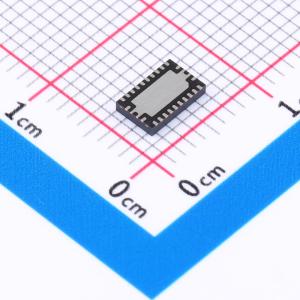

商品封装: VQFN-24-EP(3.5x5.5)
包装方式: 编带
商品毛重: 0.116克(g)

商品参数

商品概述

SN74LXC8T245-Q1 是一款 8 位双电源同相双向电压电平转换器件。Ax 引脚和控制引脚（DIR 和 OE）以 VCCA 逻辑电平为基准，Bx 引脚以 VCCB 逻辑电平为基准。A 端口能够接受 1.1V 至 5.5V 的 I/O 电压，而 B 端口可接受 1.1V 至 5.5V 的 I/O 电压。在以下情况下，DIR 上为高电平时允许数据从 A 传输到 B，DIR 上为低电平时允许数据从 B 传输到 A：OE 设为低电平。当 OE 设为高电平时，Ax 和 Bx 引脚均处于高阻抗状态。

商品特性

符合面向汽车应用的 AEC-Q100 标准
完全可配置的双电源轨设计可允许各个端口在 1.1V 至 5.5V 范围内运行
稳健、无干扰电源定序
在 3.3V 至 5.0V 范围内，支持高达 420Mbps 的速率
施密特触发输入可实现慢速或高噪声输入
带有集成动态下拉电阻器的 I/O 有助于减少外部组件数量
带集成静态下拉电阻器的控制输入允许浮动控制输入
高驱动强度（在 5V 时最高达 32mA）
低功耗
- 最大值 4μA (25℃)
- 最大值 12μA （ - 40℃ 至 125℃）
VCC 隔离和 VCC 断开 (Ioff-float) 特性
- 如果任何一个 VCC 电源电压 < 100mV 或已断开，则所有 I/O 会下拉，然后成为高阻抗状态，Ioff 支持局部断电模式运行
兼容 LVC 系列电平转换器
控制逻辑（DIR 和 OE）以 VCCA 为基准
工作温度范围为 – 40℃ 至 +125℃
闩锁性能超出 100mA，符合 JESD 78 II 类规范的要求
ESD 保护性能超过 JESD 22 规范要求
- 4000V 人体放电模型
- 1000V 充电器件模型

应用领域

消除慢速或高噪声输入信号
驱动指示 LED 或蜂鸣器
机械开关去抖
信息娱乐系统音响主机
ADAS 融合

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	数据速率	420Mbps
	工作电压(VCCA)	1.1V~5.5V
	工作电压(VCCB)	1.1V~5.5V

	属性	参数值
	元件数	8
	输出类型	三态
	工作温度	-40℃~+125℃
	特性	断电保护
