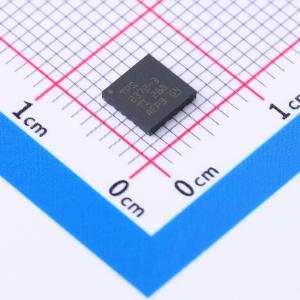

温馨提醒：图片仅供参考，商品以实物为准

TPS2372-3RGWR

具有自动MPS和Autoclass的高功率PoE PD接口

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS2372 具有自动 MPS 和 Autoclass 的 IEEE 802.3bt PoE 高功率 PD 接口
品牌名称: TI(德州仪器)
商品型号: TPS2372-3RGWR
商品编号: C2876734
商品封装: VQFN-20(5x5)
包装方式: 编带
商品毛重: 0.092克(g)

商品参数

商品概述

TPS2372 具有实现IEEE802.3at 或IEEE802.3bt（草案）（1 - 4 类）用电设备(PD) 所需的所有特性。低内部开关电阻可让TPS2372 - 4 和TPS2372 - 3 分别支持高达90W 和60W 的高功率应用。使用100 米CAT5 线缆的情况下，这相当于PD 输入端为71.3W 和51W。 TPS2372 具有高级特性。自动MPS 功能支持多种需要极低功耗待机模式的应用。TPS2372 自动产生必要的脉冲电流来维持PSE 电源。此器件使用外部电阻来实现该功能以及对MPS 脉冲电流幅度进行编程。 TPS2372 还实现了延迟功能，使远程PSE 能够在释放电源正常(PG) 输出信号之前完成其浪涌阶段。这可确保满足IEEE802.3bt（草案）启动要求。 Autoclass 使能输入还支持符合IEEE802.3bt（草案）标准的高级系统电源优化模式。

商品特性

适用于3 类或4 类PoE 的IEEE 802.3bt（草案）PD 解决方案
支持4 类(TPS2372 - 4) 90W 和3 类(TPS2372 - 3) 60W 工作功率
可靠的100V 热插拔MOSFET
TPS2372 - 4（典型值）：0.1Ω，2.2A 电流限制
TPS2372 - 3（典型值）：0.3Ω，1.85A 电流限制
分配了电源指示灯输出
具有浪涌延迟功能的PG 输出
符合PSE 浪涌要求
自动维持功率特性(MPS)自动调节1 - 2 类或3 - 4 类PSE 的MPS
支持超低功耗待机模式
支持Autoclass 运行
支持PoE++ PSE
结温范围为 - 40°C 至125°C
20 引脚VQFN 封装

应用领域

符合IEEE 802.3bt（草案）标准的设备照明电源模块
双重特征PD/强制UPOE
4PPOE
直通系统
监控摄像头
多频带接入点
微微基站

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	以太网供电(PoE)控制器
	类型	受电设备(PD)
	支持PoE标准	IEEE 802.3 bt(PoE++)
	最大功率	60W

	属性	参数值
	通道数	1
	晶体管耐压	100V
	限制电流	1.85A
	工作温度	-40℃~+125℃
