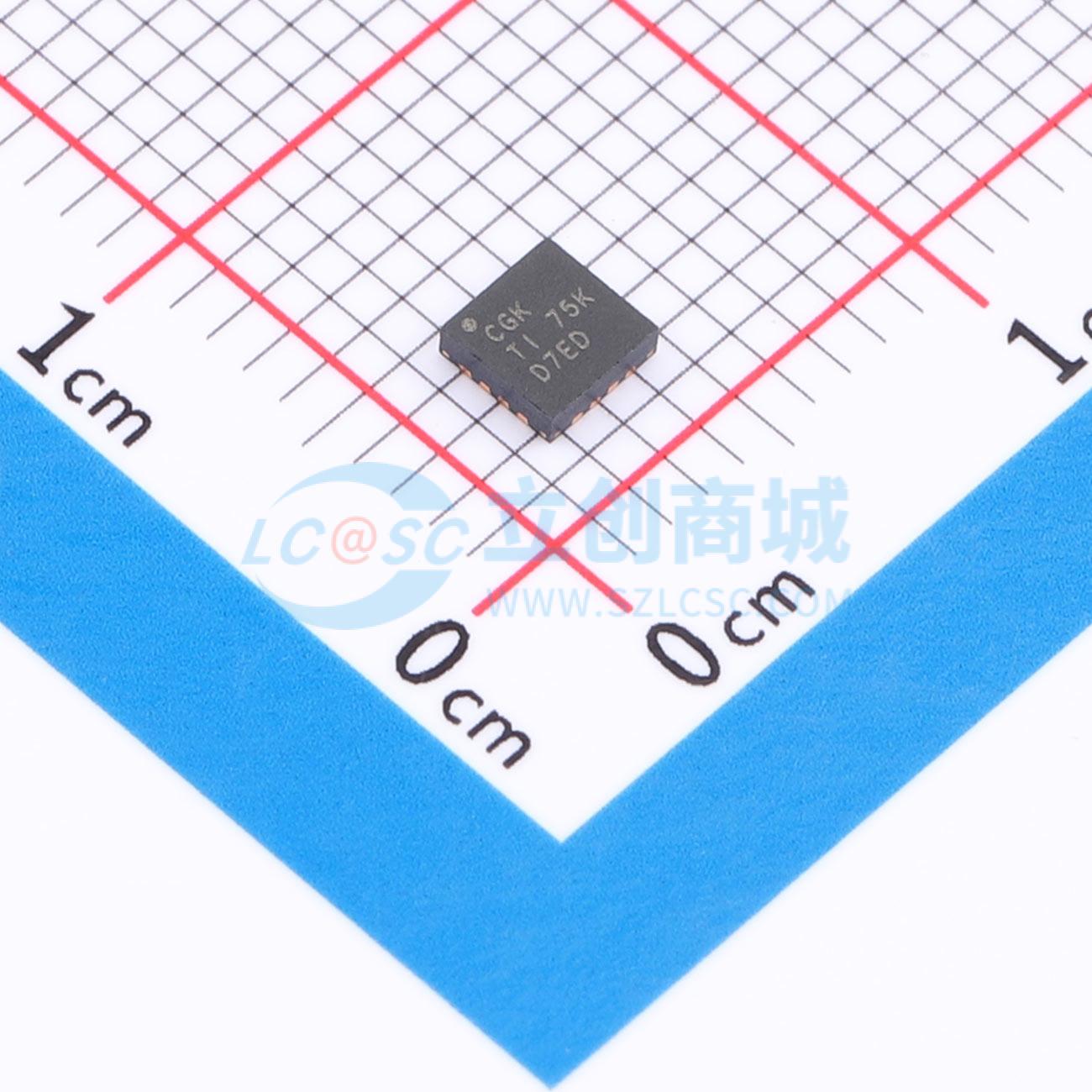

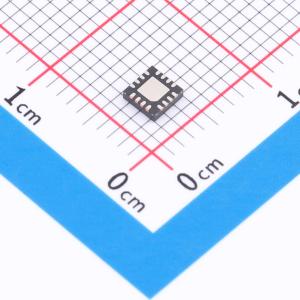

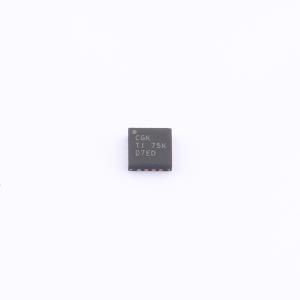

TPS65510RGTR
低功耗电池备份IC，集成升压转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TPS65510 具有集成升压转换器的低功耗电池备份 IC
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS65510RGTR
- 商品编号
- C2876748
- 商品封装
- VQFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.122克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 工作电压 | 2.65V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -35℃~+85℃ |
商品概述
TPS65510为主电池或备用电池的供电切换提供合适的解决方案。该器件可自动选择电源路径，取决于VO_BT引脚的电压电平。当主电池移除后，VOUT引脚的电源路径会自动从3.3V低压差（LDO）稳压器输出切换为备用电池供电。备用电池通过外部二极管和电阻从VRO引脚（3.3V LDO输出）的电源路径充电。LDO稳压器的输入来自内部升压转换器。1.2V输出LDO和1.8V输出LDO稳压器带有使能引脚VCTRL。如果不需要这些输出，可将VCTRL连接到AGND以降低功耗。使用备用电池时，器件自身功耗小于3μA（最大值）。该器件有两个指示器:一个是CS，用于监测VBAT引脚和VO_BT引脚的电压电平；另一个是XRESET，用于监测VOUT引脚的电压电平。这些指示器应连接到CPU/DSP以实现复位。该器件可减少整体解决方案面积，并延长备用电池的使用寿命。该器件内置有限的ESD保护。存储或操作过程中，应将引脚短路或将器件放置在导电泡沫中，防止MOS栅极受到静电损坏。
商品特性
- 可为实时时钟（RTC）提供电源路径开关，选择主电池或备用电池
- 集成升压DC/DC转换器
- 可通过控制引脚（PWMON）选择调制方式，支持脉冲频率调制（PFM）或脉冲宽度调制（PWM）
- PWM模式下固定开关频率为750 kHz
- PWM模式采用峰值电流模式控制
- PFM模式下低功耗
- 集成四路1.2V/1.8V/3.3V低压差（LDO）稳压器
- 集成两个功能指示器
- CS可监测主电池电压（VBAT）电平和升压转换器输出电压（VO_BT）电平
- XRESET可监测3.3V LDO输出电压（VOUT）电平
- 采用16引脚QFN 3 mm × 3 mm封装
- 工作温度范围为-35℃ 至 50℃
- 具备过流保护（OCP）
- 具备过压保护（OVP）
- 具备热关断（TSD）
- 具备欠压锁定（UVLO）
应用领域
- 数码相机
- 带备用电池的便携系统
