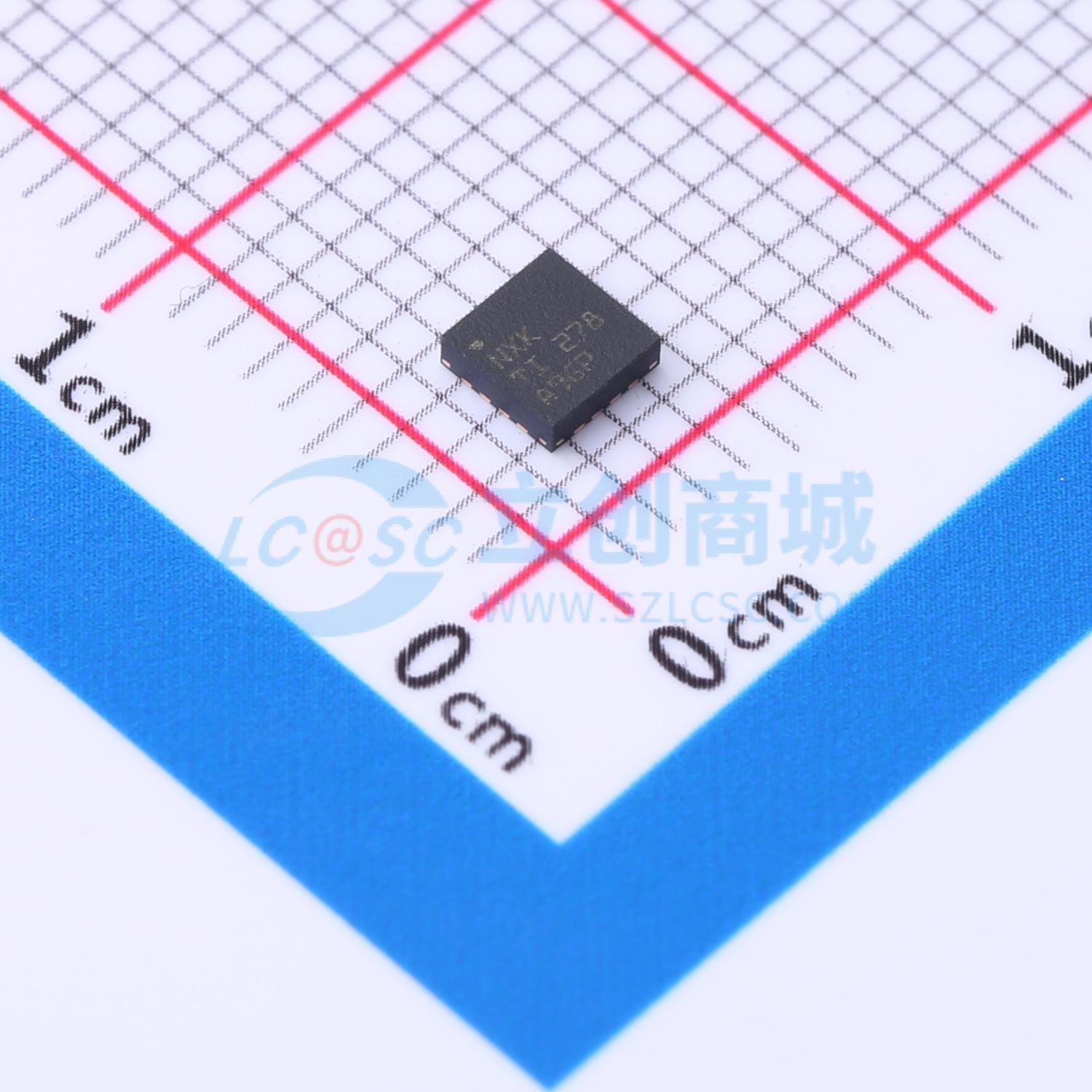

BQ24232RGTT

bq2423x系列器件是高度集成的锂离子线性充电器和系统电源路径管理器件，适用于空间受限的便携式应用。这些器件可通过USB端口或交流适配器供电，支持25 mA至500 mA的充电电流。具有输入过压保护的高输入电压范围，可支持低成本、非稳压适配器。USB输入电流限制精度和启动序列使bq2423x能够满足USB-IF浪涌电流规范。此外，输入动态功率管理（VIN - DPM）可防止充电器使设计不佳或配置不当的USB电源崩溃。 bq2423x具备动态电源路径管理（DPPM）功能，可在为系统供电的同时独立为电池充电。当输入电流限制导致系统输出降至DPPM阈值时，DPPM电路会降低充电电流，从而在单独监控充电电流的同时始终为系统负载供电。此功能减少了电池的充放电循环次数，确保正确终止充电，并使系统在电池组有故障或缺失的情况下仍能运行。此外，即使电池完全放电，也能实现系统即时开机。电源路径管理架构还允许在适配器无法提供系统峰值电流时，由电池补充系统电流需求，从而可以使用更小的适配器。 电池充电分为三个阶段：预充、恒流和恒压。在所有充电阶段，内部控制环路都会监控IC结温，若超过内部温度阈值则降低充电电流。 充电器功率级和充电电流检测功能完全集成。充电器功能具备高精度的电流和电压调节环路、充电状态显示和充电终止功能。可使用外部电阻对输入电流限制和充电电流进行编程。

• 完全兼容USB的充电器
• 可选100 mA和500 mA最大输入电流
• 100 mA最大电流限制确保符合USB-IF标准
• 基于输入的动态功率管理（VIN - DPM），保护充电器免受劣质USB电源影响
• 28 V输入额定值，具备过压保护
• 集成动态电源路径管理（DPPM）功能，可同时独立为系统供电和为电池充电
• 支持高达500 mA的充电电流，具备电流监控输出（ISET）
• 墙式适配器的可编程输入电流限制高达500 mA
• 可编程终止电流（bq24232）
• 可编程预充电和快速充电安全定时器
• 反向电流、短路和热保护
• NTC热敏电阻输入
• 专有启动序列限制浪涌电流
• 状态指示 – 充电/完成、电源正常
• 3 mm×3 mm 16引脚QFN小型封装

• 蓝牙设备
• 低功耗手持设备
