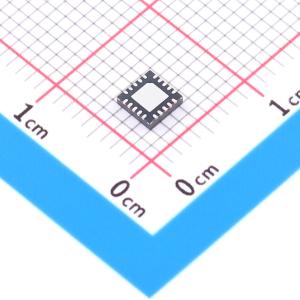

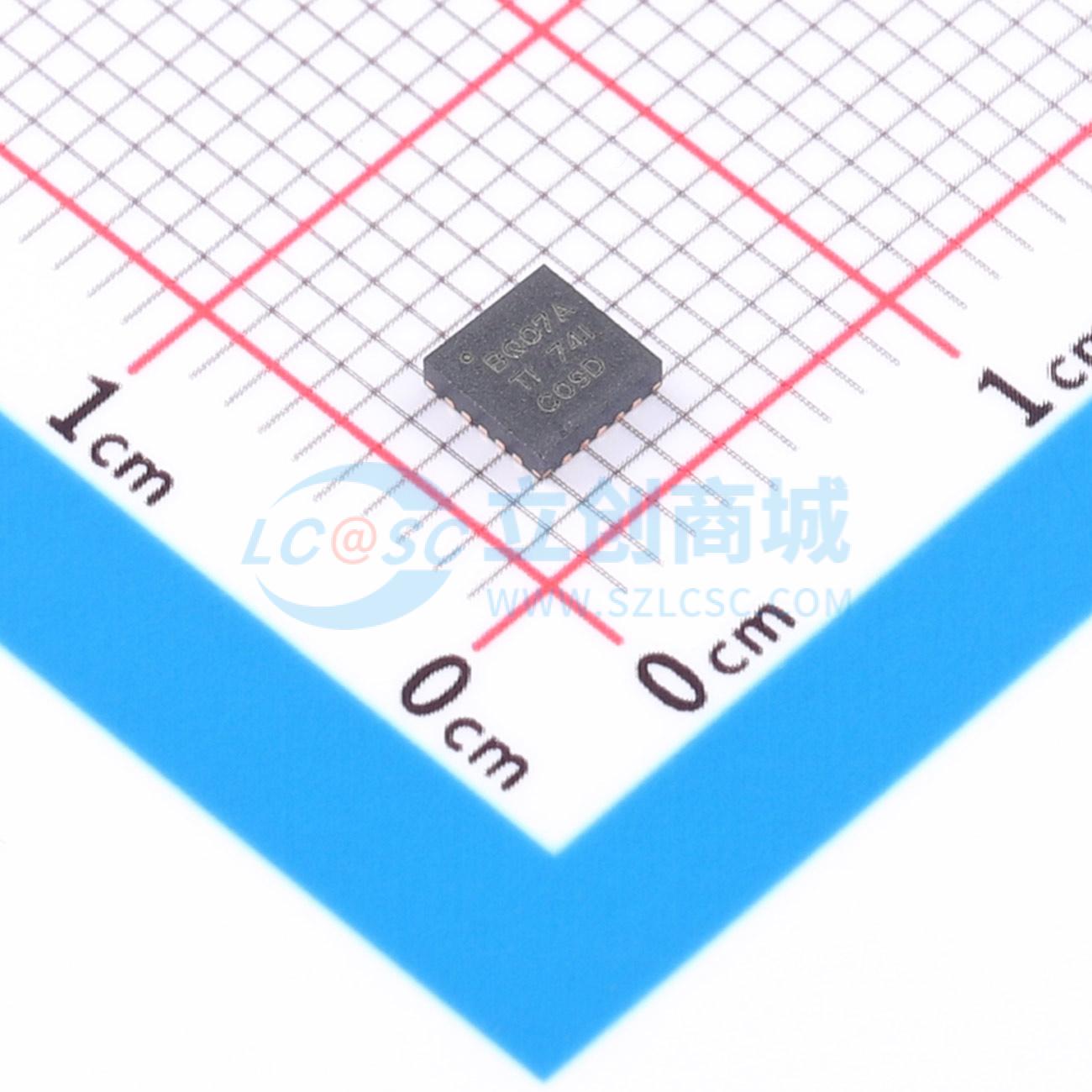

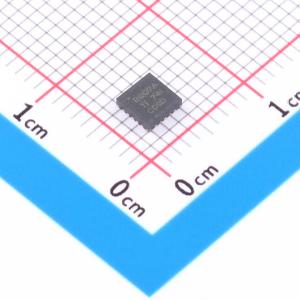

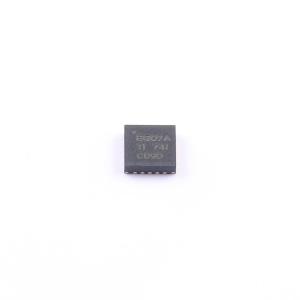

BQ24707ARGRR

1 - 4 节 Li+ 电池 SMBus 充电控制器，带独立比较器和高级电路保护

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: BQ24707A 具有独立比较器和高级电路保护的 1 至 4 节锂离子电池充电控制器
品牌名称: TI(德州仪器)
商品型号: BQ24707ARGRR
商品编号: C2876722
商品封装: VQFN-20-EP(3.5x3.5)
包装方式: 编带
商品毛重: 0.07克(g)

商品参数

商品概述

bq24707和bq24707A是高效率同步电池充电器，适用于空间受限的多化学类型电池充电应用，可实现较低的元件数量。由SMBus控制的输入电流、充电电流和充电电压DAC可实现极高的调节精度，且可通过系统电源管理微控制器轻松编程。该器件使用内部输入电流寄存器或外部ILIM引脚降低PWM调制，以减小充电电流。该器件提供IFAULT输出，当发生任何MOSFET故障或输入过流时发出警报。该警报输出允许用户在故障发生时关断输入功率选择器。同时，器件集成了带内部基准的独立比较器，可用于监测输入电流、输出电流或输出电压。该器件可为1节、2节、3节或4节串联Li+电池充电，采用20引脚3.5×3.5 mm QFN封装。

商品特性

SMBus主机控制NMOS-NMOS同步降压转换器，支持可编程615 kHz、750 kHz和885 kHz开关频率
ILIM引脚实时系统控制，可限制充电电流
增强安全特性，包含过压保护、过流保护、电池、电感器和MOSFET短路保护
支持可编程输入电流、充电电压、充电电流限制
±0.5%充电电压精度，最高可达19.2 V
±3%充电电流精度，最高可达8.128 A
±3%输入电流精度，最高可达8.064 A
±2%适配器电流或充电电流输出精度
可编程适配器检测和指示器
带内部基准的独立比较器
集成软启动
集成环路补偿
AC适配器工作范围为5 V至24 V
关断状态电池放电电流为15 μA
采用20引脚3.5×3.5 mm QFN封装
bq24707默认ACOK延迟为1.3 s
bq24707A默认ACOK延迟为1.2 ms

应用领域

便携式笔记本电脑
UMPCs
超薄笔记本电脑
上网本
个人数字助理
手持终端
工业设备
医疗设备
便携式设备

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~24V
	最大充电电流	8.128A
	电池类型	锂电池

	属性	参数值
	电池节数	1~4
	工作温度	0℃~+125℃
	静态电流(Iq)	1mA
	接口类型	SMBus
