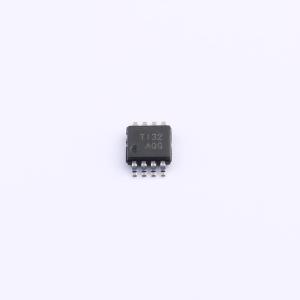

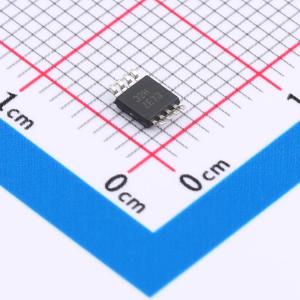

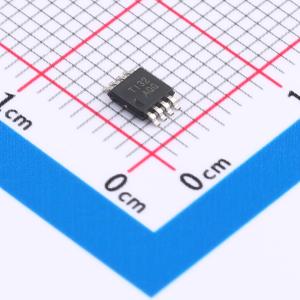

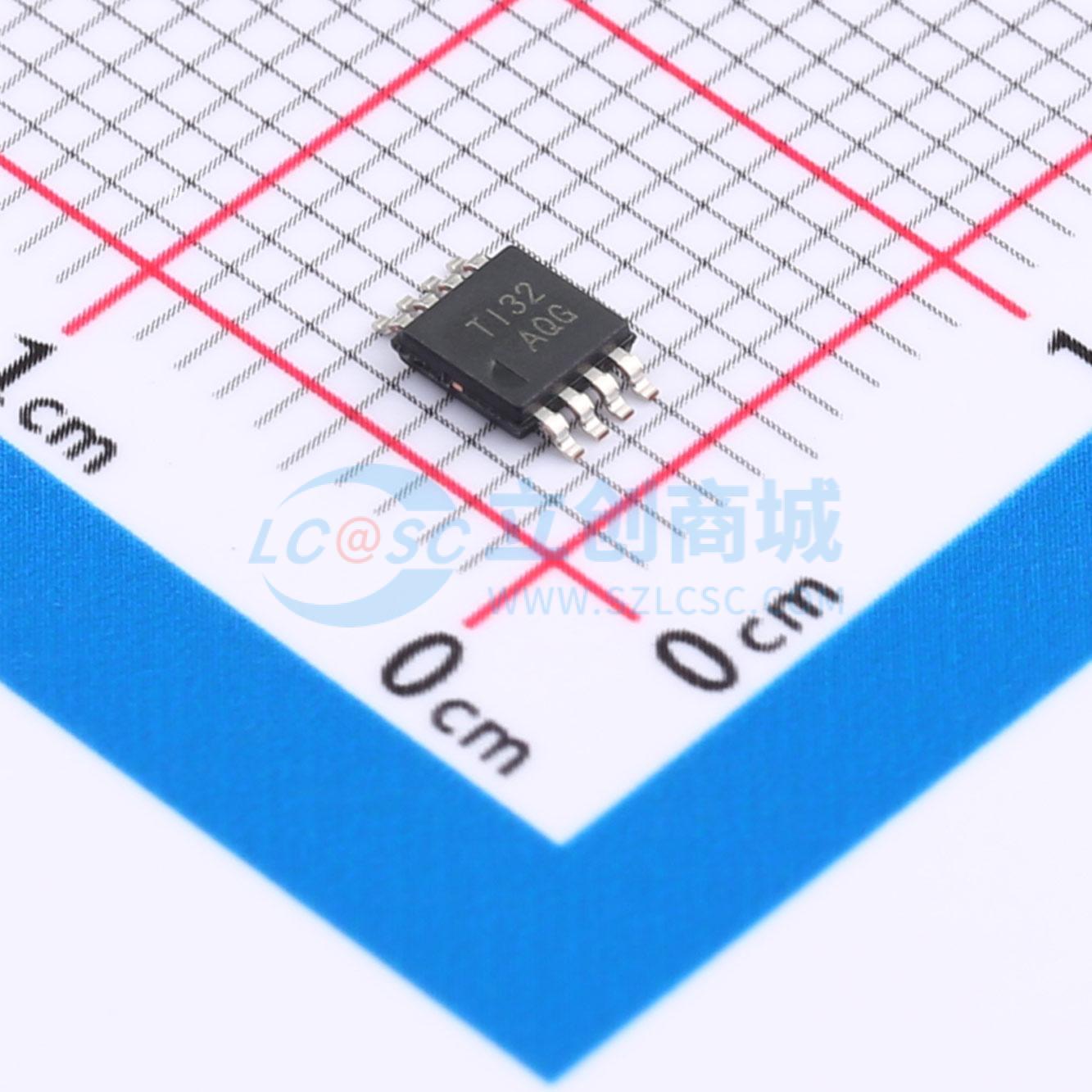

TLV2302IDGKR
纳安功耗运算放大器及开漏比较器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV2302 运算放大器 (1) + 集电极开路比较器 (1) 集成器件 IC
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV2302IDGKR
- 商品编号
- C2876462
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.083克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 双路 | |
| 输入失调电压(Vos) | 250uV | |
| 输入偏置电流(Ib) | 100pA | |
| 共模抑制比(CMRR) | 76dB | |
| 输出类型 | 开漏 | |
| 输出模式 | CMOS | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1.4uA | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 16V | |
| 单电源 | 2.5V~16V | |
| 双电源(Vee ~ Vcc) | 1.25V~8V；-8V~-1.25V | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 输入失调电流(Ios) | 25pA | |
| 响应时间(tr) | 5us |
商品概述
TLV230x 将亚微功耗运算放大器和比较器集成于单个封装中，仅需 1.4 μA 的电源电流即可实现出色的微功耗信号调理。这种组合为设计人员节省了更多电路板空间，并减少了需要运算放大器和比较器的系统中的元件数量。低电源电流使其成为以静态电流为主要考量的电池供电便携式应用的理想选择。反向电池保护功能可防止放大器因电池安装不当而出现过流情况。在恶劣环境下，输入电压可高于正电源轨 5 V，而不会损坏器件。 TLV230x 的低电源电流与极低的输入偏置电流相结合，使其能够与兆欧级电阻配合使用，非常适合需要长时间工作的便携式应用。低至 390 μV 的典型失调电压、90 dB 的共模抑制比 (CMRR) 以及在 2.7 V 时 130 V/mV 的最小开环增益确保了直流精度。 最大推荐电源电压高达 16 V，可确保在低至 2.5 V 的电压下正常工作，其电气特性在 2.7 V、5 V 和 15 V 下均有规定。2.5 V 的工作电压使其与锂离子电池供电系统以及当今许多微功耗微控制器（包括德州仪器 (TI) 的 MSP430）兼容。
商品特性
- 微功耗运行
- 输入共模范围超出电源轨：-0.1 V 至 Vcc + 5 V
- 电源电压范围：2.5 V 至 16 V
- 轨到轨输入/输出（运算放大器）
- 高达 18 V 的反向电池保护
- 增益带宽积：5.5 kHz（运算放大器）
- 漏极开路 CMOS 输出级（比较器）
- 规定温度范围 – TA = -40°C 至 125°C：工业级
- 超小型封装 – 8 引脚 MSOP（TLV2302）
