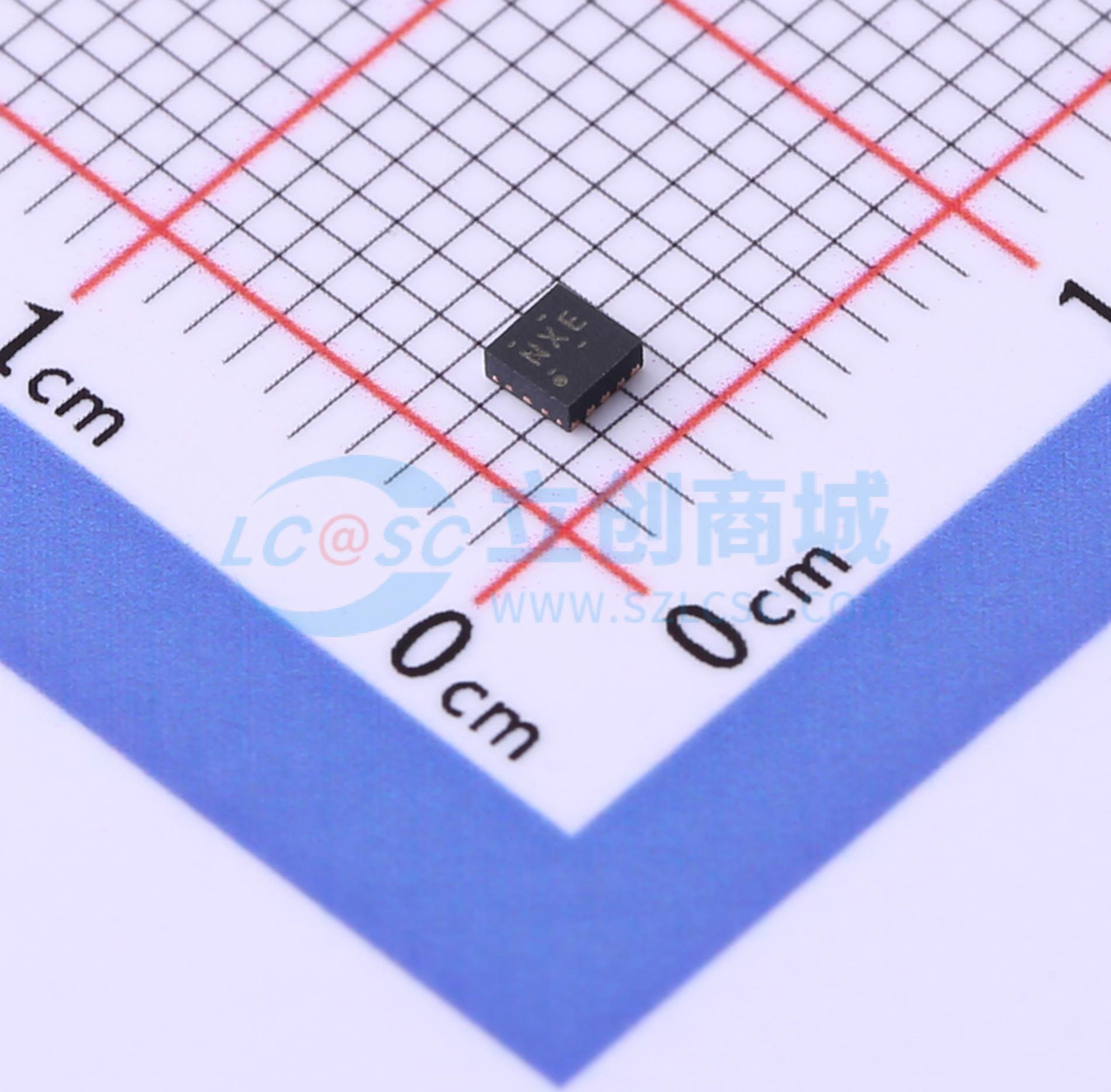

温馨提醒：图片仅供参考，商品以实物为准

BQ24040DSQT

具有自动启动功能的单输入单节锂离子和锂聚合物电池充电器

描述: BQ24040 具有 4.2V VBAT 和温度感应功能的独立型单节电池 1A 线性电池充电器
品牌名称: TI(德州仪器)
商品型号: BQ24040DSQT
商品编号: C2876332
商品封装: WSON-10-EP(2x2)
包装方式: 编带
商品毛重: 2.52克(g)

商品参数

商品概述

bq2404x 系列器件是面向空间受限的便携应用的高度集成锂离子和锂聚合物线性充电器器件。该器件由USB 端口或交流适配器供电。带输入过压保护的高输入电压范围支持低成本、非稳压适配器。 bq2404x 具有为电池充电的单电源输出。如果在 10 小时的安全定时器期间内平均系统负载无法让电池充满电，则可以使系统负载与电池并联。电池充电经历以下三个阶段：调节，恒定电流和恒定电压。在所有充电阶段，内部控制环路都会监控 IC 结温，当其超过内部温度阈值时，它会减少充电电流。充电器功率级和充电电流感应功能完全集成在了一起。该充电器具有高精度电流和电压调节环路功能、充电状态显示，和充电终止功能。预充电电流和终止电流阈值都可以通过 bq24040 和 bq 24045 上的外部电阻进行编程。快速充电电流值也可以通过一个外部电阻进行编程。

商品特性

充电电压精度为 1%
10% 充电电流准确度
引脚可选 USB 100mA 和 500mA 最大输入电流限值
可编程终止和预充电阈值
bq24045 支持高压 (4.35V) 电池化学成分
30V 输入额定电压；带有 6.6V 或者 7V 的输入过压保护
输入电压动态电源管理
125°C 热调节；150°C 热关断保护
OUT 短路保护和 ISET 短路检测
通过低温时的电池 NTC - 1/2 快速充电电流，高温时的 4.06V 电压，bq24040 和 bq24045 可在 JEITA 范围内运行
固定 10 小时安全定时器
针对带有热敏电阻的缺失电池组的自动终止和定时器禁用模式 (TTDM)
状态标示 - 充电/完成
采用小型 2mm×2mm² 两边扁平无引线 (DFN) - 10 封装
针对生产线测试集成了自动启动功能

应用领域

智能电话
掌上电脑 (PDA)
MP3 播放器
低功耗手持器件

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 500 个)

个

起订量：500 个1个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	3.5V~28V
	最大充电电流	1A
	充电饱和电压	4.2V

	属性	参数值
	电池类型	-
	电池节数	1
	工作温度	0℃~+125℃
	电池温度检测	支持
	静态电流(Iq)	125uA
