DS92LV2412SQX/NOPB

DS92LV2411（串行器）和DS92LV2412（解串器）芯片组将24位LVCMOS并行数据接口转换为带有嵌入时钟信息的单个高速CML串行接口。该单个串行流消除了时钟与数据之间的偏斜问题，减小了连接器尺寸和互连成本，适用于通过FR-4印刷电路板背板、差分或同轴电缆传输24位或更少的总线。

除了24位数据总线接口外，DS92LV2411/12还具有3位控制总线，用于低速信号。这使得可以实现每像素高达24位（RGB888）的视频和显示应用。

可编程发送去加重、接收均衡、片上加扰和直流平衡功能使长距离传输能够通过损耗较大的电缆和背板进行。DS92LV2412无需外部参考时钟或特殊同步模式即可自动锁定传入的数据，从而提供简便的“即插即用”或“热插拔”操作。通过使用低压差分信号、接收器驱动强度控制和扩频时钟功能，电磁干扰被最小化。

DS92LV2411/12芯片组可通过I2C接口以及引脚进行编程。内置的AT-SPEED BIST功能验证链路完整性，并可用于系统诊断。

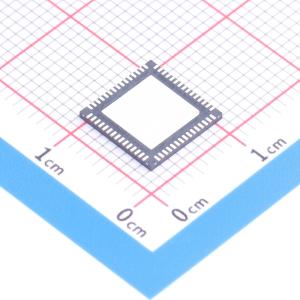

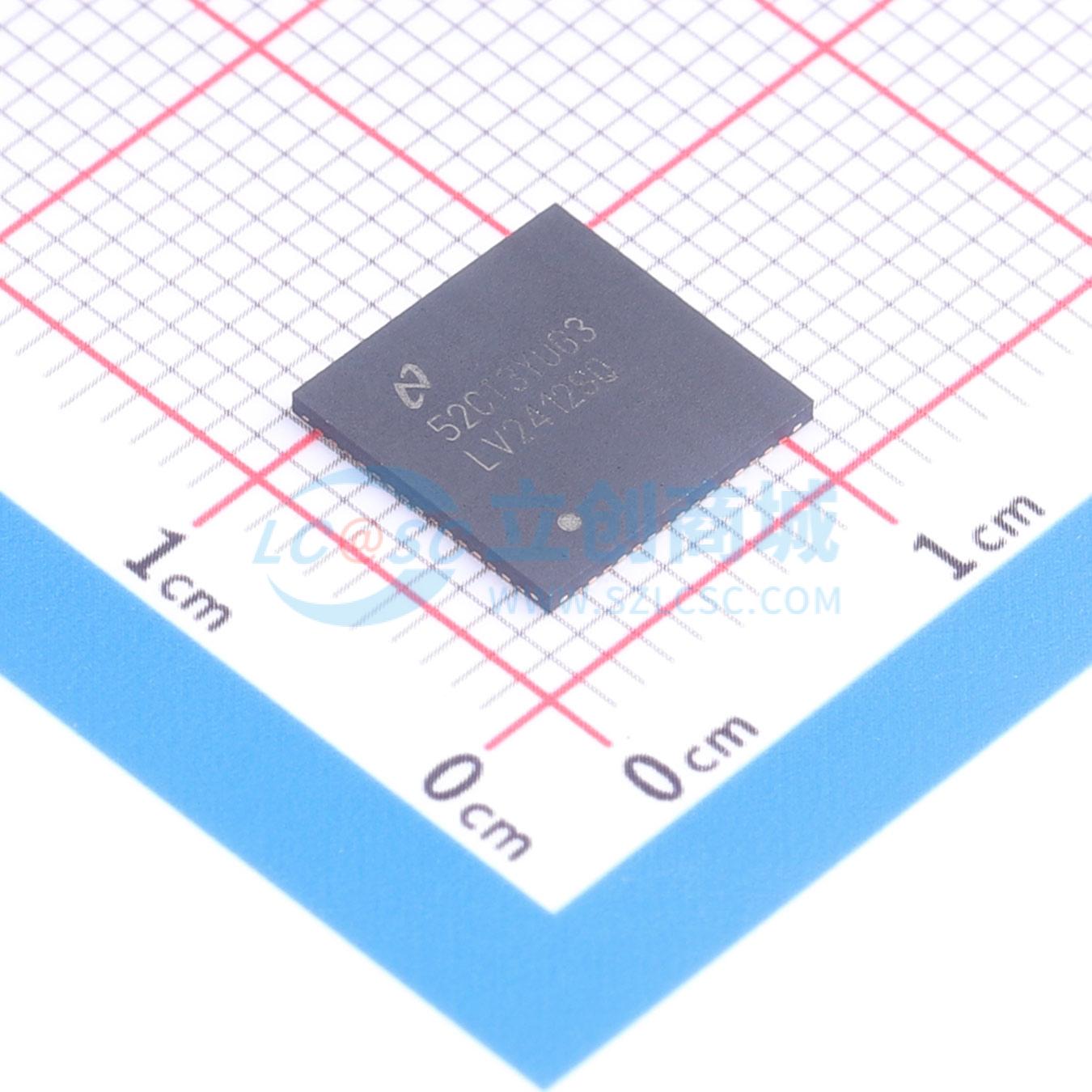

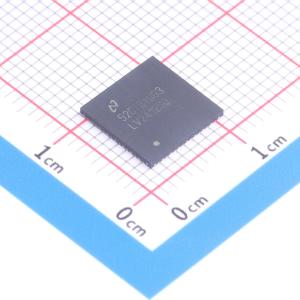

DS92LV2411采用48引脚WQFN封装，而DS92LV2412采用60引脚WQFN封装。这两种器件的工作温度范围均为-40℃至+85℃。

• 嵌入式视频和显示
• 医学成像
• 工厂自动化
• 办公自动化 — 打印机、扫描仪
• 安全和视频监控
• 通用数据通信
