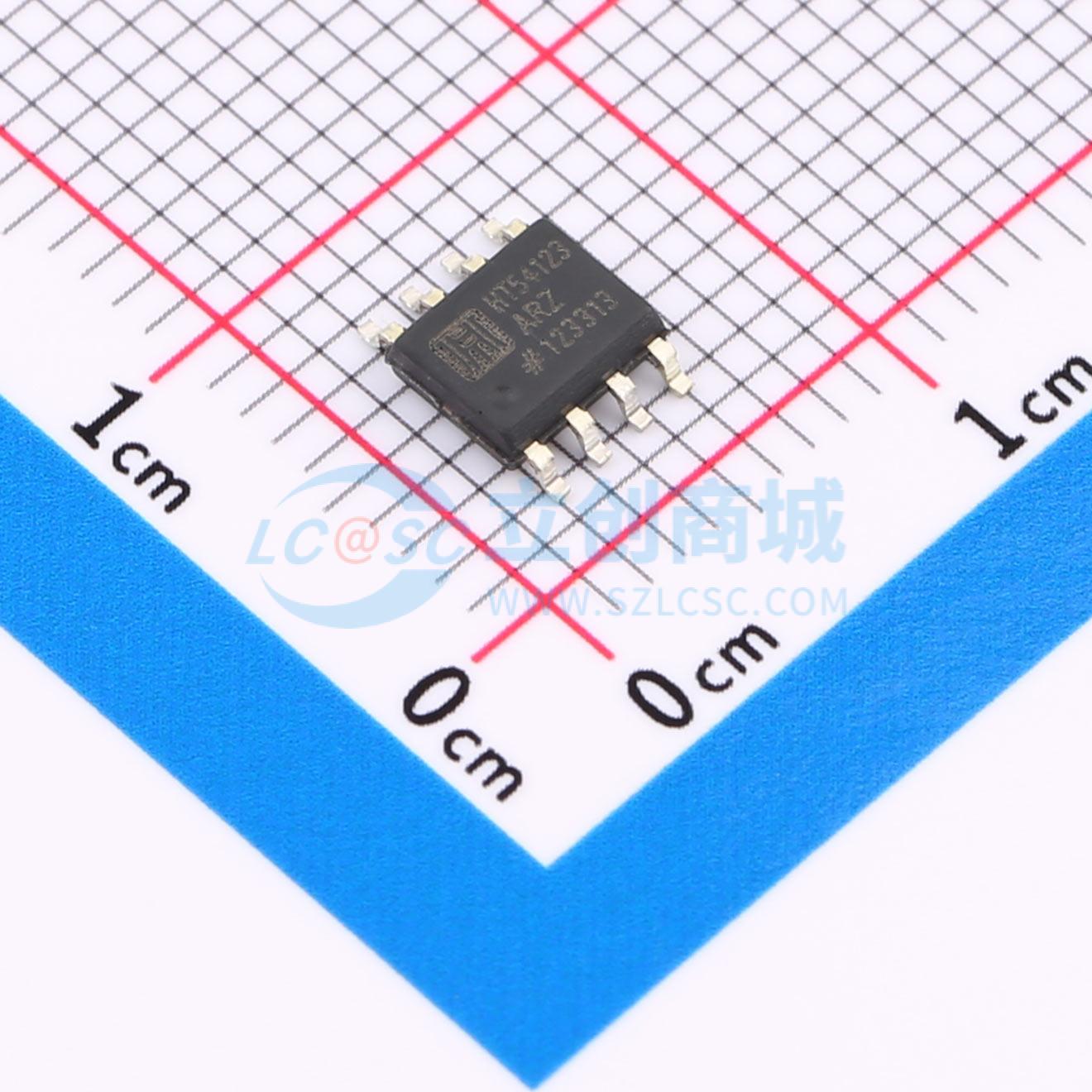

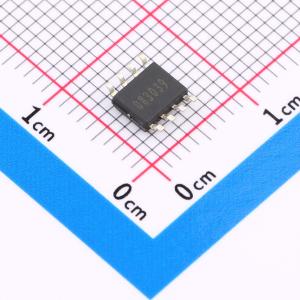

温馨提醒：图片仅供参考，商品以实物为准
HT54123ARZ
HT54123ARZ
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有防浪涌功能高速漏电保护器
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT54123ARZ
- 商品编号
- C2874957
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.51克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 漏电保护芯片 | |
| 工作电流 | 400uA | |
| 触发电压(Vt) | 16mV |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 12V~20V | |
| 动作时间(Ton) | 3ms | |
| 工作温度 | -25℃~+80℃ |
商品概述
HT54123专为漏电断路器设计，用于断路器中交流线路的稳定运行。差分放大器的输入连接到ZCT（零电流互感器）的次级线圈。差分放大器的放大输出在外部电容上进行积分，以获得KSC4613规定的足够延时。当漏电电流大于固定电平时，电平比较器输出高电平。
商品特性
- 低功耗 PD = 5mW，100V/200V
- 内置稳压器
- 高增益差分放大器
- 0.4mA输出电流脉冲触发可控硅
- 外部元件数量少
- DIP封装（8-DIP），高封装密度
- 高抗噪性，大浪涌裕量
- 输入灵敏度具有出色的温度特性
- 宽工作温度范围 TA = -25°C ~ +80°C
- 输入电压范围为12至20V
