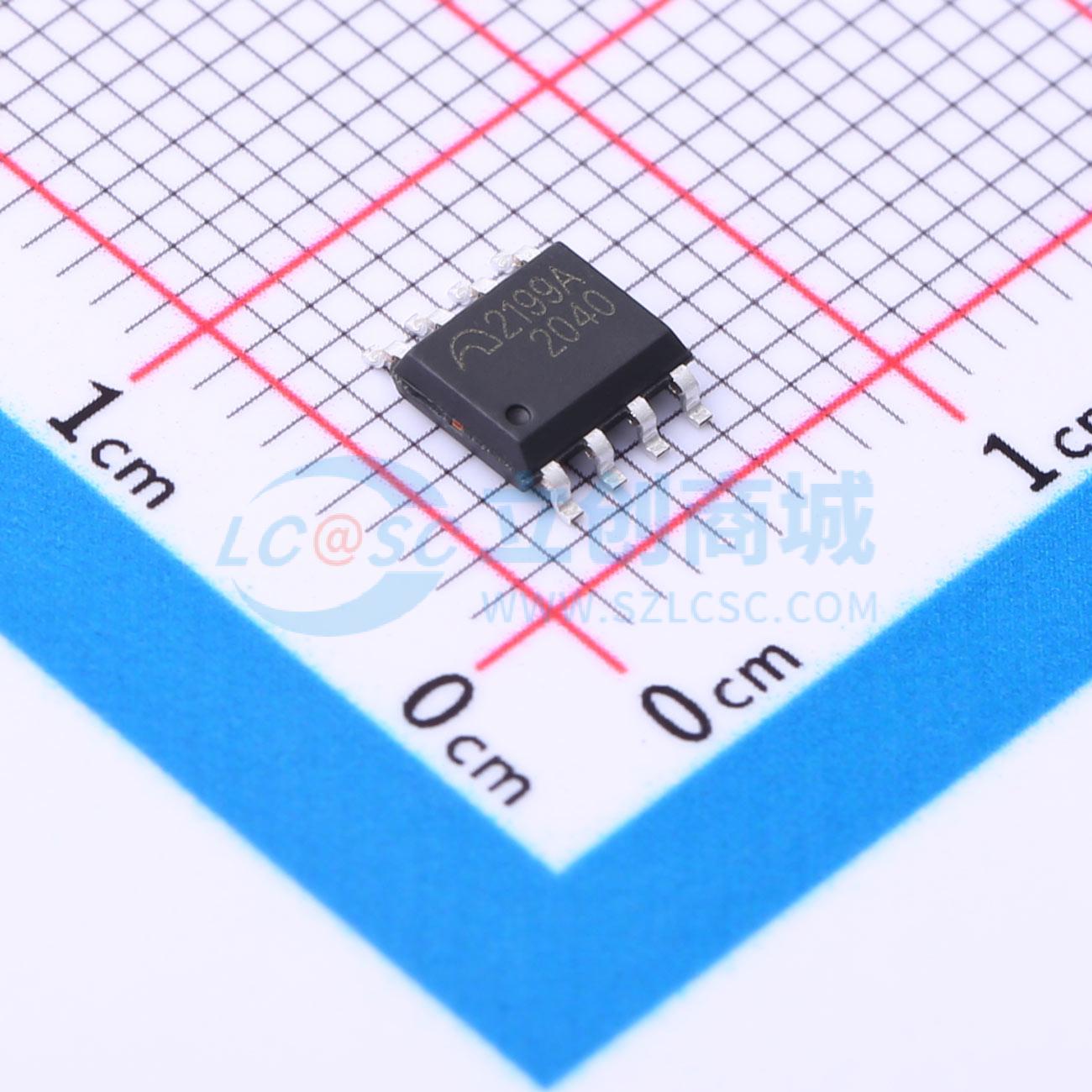

温馨提醒：图片仅供参考，商品以实物为准
ME2199ASG
25V高效PFM/PWM升压DC-DC控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ME2199 是一款1MHz 升压型DC-DC 控制器，由于使用外接低导通电阻的N 沟道功率MOSFET 开关管，因此适用于需要高效率、高输出电流的应用电路。
- 品牌名称
- MICRONE(南京微盟)
- 商品型号
- ME2199ASG
- 商品编号
- C2875120
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.7V~25V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 60uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
ME2199 是一款1MHz 升压型DC-DC 控制器，由于使用外接低导通电阻的N 沟道功率MOSFET 开关管，因此适用于需要高效率、高输出电流的应用电路。 芯片可通过调节外围电流检测电阻（RSENSE）与FB 反馈电阻（RFB1 、RFB2），选择恒压输出工作模式或恒流输出模式，恒压工作模式FB 端电压VFB 为1.25V（典型值），可通过VSENSE 端子连接电流检测电阻来设定限制输出电流值。恒流输出模式时 VSENSE 端电压恒为100mV（典型值），通过调节在VSENSE 连接的电流检测电阻（RSENSE）设定输出恒定电流值。 另外，芯片内置有使能关断、欠压保护、软启动等保护电路。
商品特性
- 输入电压范围: 2.7V~25V
- FB 电压： 1.25V±2%
- 工作频率: 1.0MHz
- 外置电阻限流可调
- 效率: 92% （0.5A@VIN=5V，VOUT =12V）
- 带载能力： 2A 以上（VIN=5V，VOUT =9V）1.5A 以上（VIN=5V，VOUT =12V）
- 消耗电流低 : 静止时60μA (典型值)
- 软启动时间: 2 ms（典型值）
应用领域
- 便携式电话可携带设备LED 驱动
