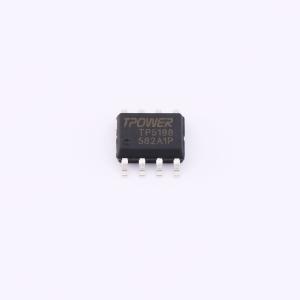

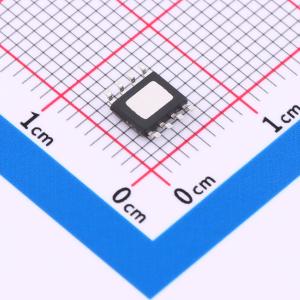

温馨提醒：图片仅供参考，商品以实物为准
TP5188
同步整流升压IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TP5188是一款同步升压芯片,主要应用于电池供电的便携式设备,内部集成了功率MOS,外部应用电路非常简单。内置输出短路保护、输出重载保护和过温保护,工作频率为550KHz,5V输出时最大输出电流为2.1A。
- 品牌名称
- TPOWER(天源)
- 商品型号
- TP5188
- 商品编号
- C29075512
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1555克(g)
- 立创商城设计参考
- DCDC升压-(2)电源输入3V~7V-(1)输出5V以内方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.8V~5V | |
| 输出电压 | - | |
| 输出电流 | 2.1A | |
| 开关频率 | 550kHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 180uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TP5188是一款同步升压芯片，主要应用于电池供电的便携式设备，内部集成了功率MOS，外部应用电路非常简单。TP5188内置输出短路保护，输出短路后IC将电池与输出切断，等待120mS后重新侦测输出状态，如果输出短路状态解除，则芯片自动回复正常工作，如果短路状态仍然存在，则会每隔120mS检测一次直到输出短路状态解除。TP5188为PWM工作模式，工作频率为550KHz，5V输出时最大输出电流为2.1A，当输出轻载时TP5188工作在打嗝模式以减小电池损耗。
商品特性
- 放电电流：最大2.1A(VOUT = 5V)
- 输入电压：2.8V ~ 5V
- 效率91% (输入3.7V，输出5V/2A)
- 同步整流，无需整流二极管
- 集成输出短路保护
- 集成输出重载保护
- 集成过温保护
- EN = 0时待机电流小于1uA
- 封装形式：ESOP8
应用领域
- 移动电源
- USB充电应用
- 便携式设备电源
