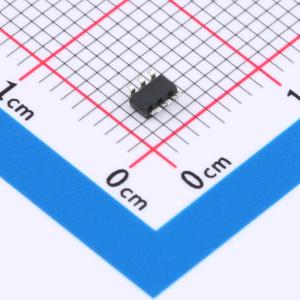

温馨提醒：图片仅供参考，商品以实物为准

TP8151A

55V降压型、高亮度LED恒流驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 特点  高达 95%的效率  自动温度补偿控制  输出可调的恒流控制方法  DIM脚可进行PWM和模拟调光  ±3%输出电流精度  软启动时间可调  采用 SOT23-6/SOP8 封装
品牌名称: TPOWER(天源)
商品型号: TP8151A
商品编号: C29075516
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.0452克(g)

商品参数

商品概述

TP8151是一款工作在电感电流连续模式下的降压型LED恒流驱动器，用于高效地驱动一颗或者多颗串联LED。芯片的输入电压范围为6V~55V，外置功率管，输出电流外部可调。 TP8151采用高端电流检测方式，通过外部电阻可以设定LED输出的平均电流，并可以通过DIM引脚接收模拟调光和很宽范围的PWM调光信号。当DIM的电压低于0.33V时，TP8151关断功率管，进入低功耗的待机模式。 TP8151内部集成了自动温度补偿控制电路，当芯片内部的温度超过130°C时，LED输出电流会随着温度的上升而逐渐减小，直到芯片内部的温度上升到150°C时，LED输出电流最终会稳定在设定输出电流值的40%，避免了传统过温保护所引起的LED低频闪烁问题。

商品特性

高达95%的效率
自动温度补偿控制
宽输入电压范围：6V~55V
输出可调的恒流控制方法
DIM脚可进行PWM和模拟调光
±3%输出电流精度
内置LED开路/短路保护
软启动时间可调
采用SOT23-6/SOP8封装

应用领域

低压LED射灯替代卤素灯
车载LED灯
低压工业LED照明
其它LED照明

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交35单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	6V~55V
	开关频率	1MHz
	通道数	1
	调光	PWM；模拟

	属性	参数值
	特性	短路保护(SCP)
	拓扑结构	降压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	外置
	恒流精度	3%
