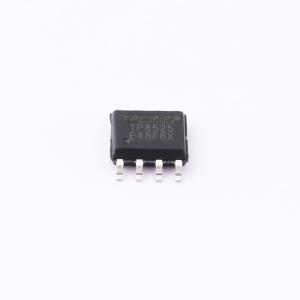

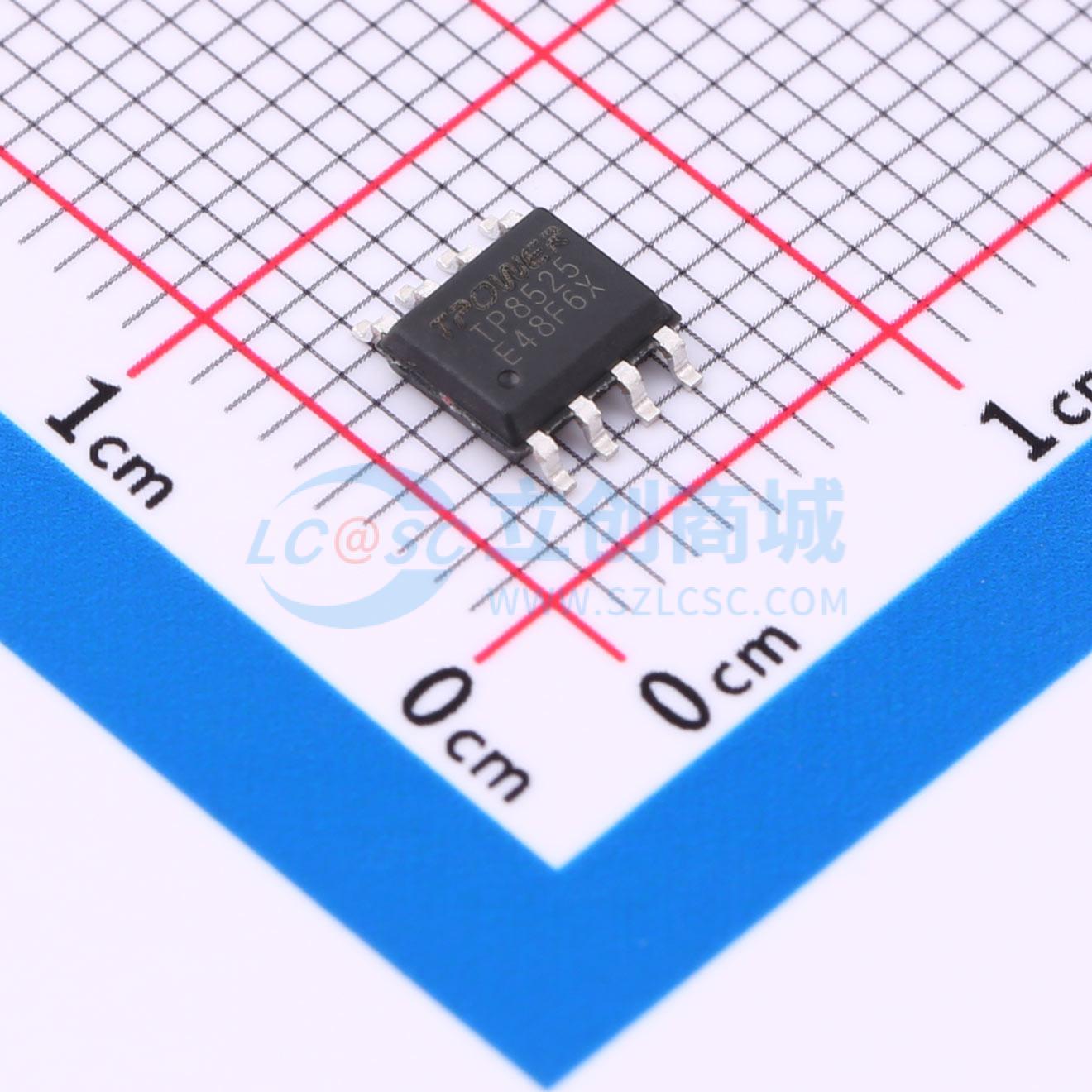

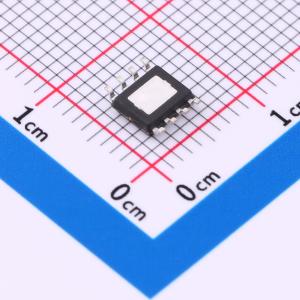

TP8525
内置MOS平均电流型LED降压恒流驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特点 内部集成 100V 功率管 固定关断时间控制模式 平均电流型的闭环恒流控制 ±5%LED输出电流精度 LED输出高低亮模式 对电感变化不敏感 系统工作效率高 VDD 内置 5.6V 稳压管 芯片内置使能功能 芯片温度智能控制 采用 ESOP-8L 封装
- 品牌名称
- TPOWER(天源)
- 商品型号
- TP8525
- 商品编号
- C29075518
- 商品封装
- ESOP-8L
- 包装方式
- 编带
- 商品毛重
- 0.16305克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 5V~100V | |
| 开关频率 | 220kHz | |
| 通道数 | - | |
| 输出电压 | - | |
| 输出电流 | 2.5A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 特性 | 过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 5% |
商品概述
TP8525是一款工作在固定关断时间控制模式的降压型LED恒流驱动器，用于高效地驱动多颗LED。采用平均电流型的闭环恒流方式，系统应用时输出电流对电感变化不敏感，提高了输出电流的恒流精度，适用于5~100V输入电压范围的非隔离降压LED恒流驱动电路。内部集成功率管，通过外部电阻可设定LED输出的平均电流，通过MODE脚外接高低电平可实现LED输出的高低亮模式切换功能，只需很少的外围元件，节约了系统的成本和体积。集成了PWM调光和模拟调光功能，调光接口简单方便。集成了多种保护功能，保证系统的稳定和可靠，包括LED输出短路保护，LED输出过流保护，芯片温度智能控制和VDD供电欠压保护等。
商品特性
- 系统宽输入电压范围：5~100V
- 内部集成100V功率管
- 固定关断时间控制模式
- 平均电流型的闭环恒流控制
- ±5%LED输出电流精度
- LED输出高低亮模式
- 对电感变化不敏感
- 集成PWM调光功能
- 集成模拟调光功能
- 系统工作效率高
- VDD内置5.6V稳压管
- 芯片内置使能功能
- LED输出短路保护
- 芯片温度智能控制
- 采用ESOP-8L封装
应用领域
- 汽车照明
- 电动自行车照明
- 强光手电筒LED背光驱动
