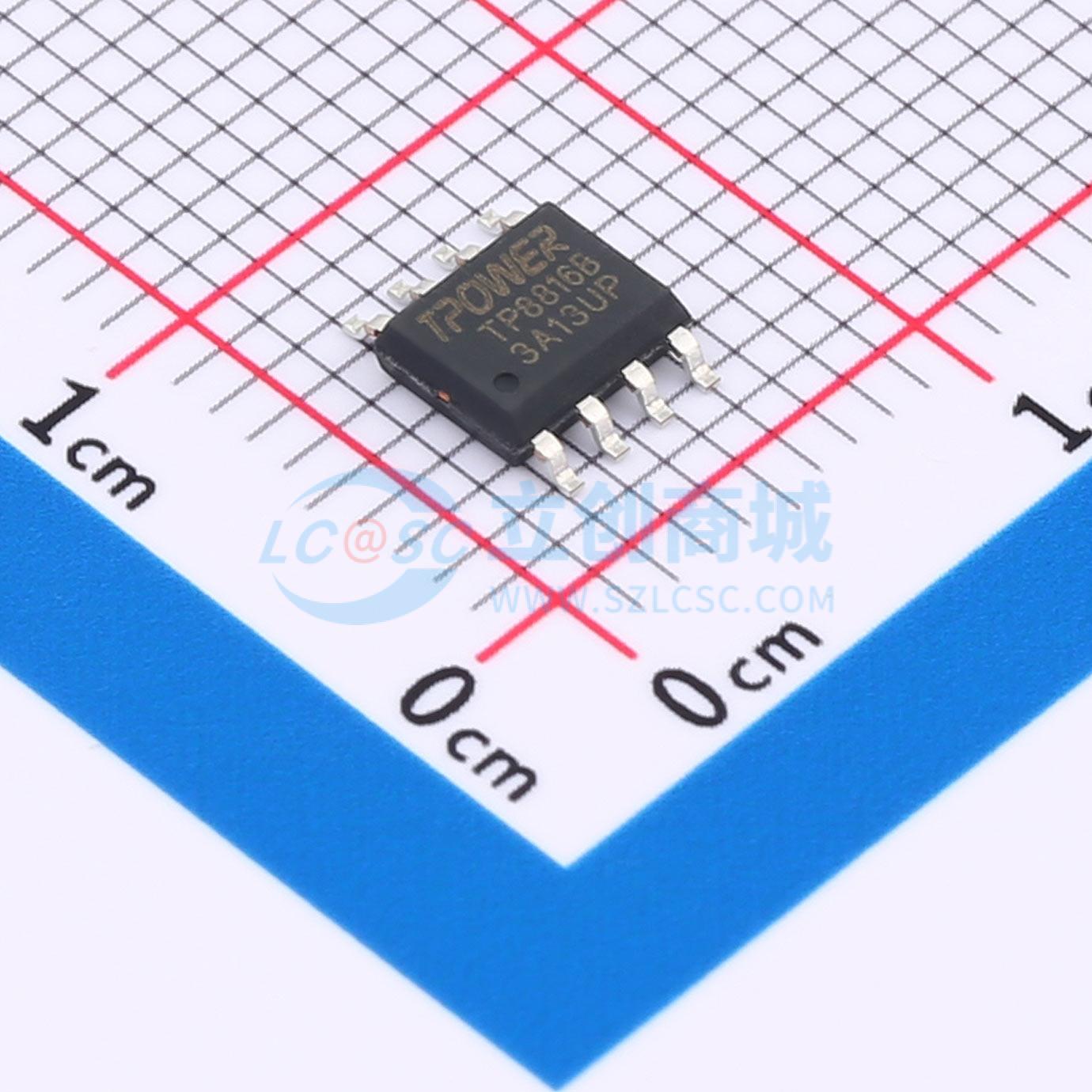

TP8816B
内置MOS平均电流型LED降压恒流驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特点 内部集成100V功率管 平均电流型的闭环恒流控制 ±5%LED输出电流精度 LED 输出高低亮模式 系统工作效率高 内置抖频控制功能 VDD内置7.5V稳压管 LED输出短路保护 芯片温度智能控制 采用ESOP-8L封装
- 品牌名称
- TPOWER(天源)
- 商品型号
- TP8816B
- 商品编号
- C29075520
- 商品封装
- ESOP-8L
- 包装方式
- 编带
- 商品毛重
- 0.158925克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 8V~100V | |
| 开关频率 | 120kHz；40kHz | |
| 通道数 | - | |
| 输出电流 | 2.5A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 特性 | 过温保护(OTP)；短路保护(SCP)；欠压保护(UVP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 5% |
商品概述
TP8816是一款工作在电感电流连续导通模式下的降压型LED恒流驱动器，用于高效地驱动多颗LED。TP8816采用平均电流型的闭环恒流方式，这极大的提高了输出电流的恒流精度，特别适用于8~100V输入电压范围的非隔离降压LED恒流驱动电路。 TP8816内部集成功率管，通过外部电阻可以设定LED输出的平均电流，并且通过MODE脚外接高低电平可以实现LED输出的高低亮模式切换功能。当MODE脚外接高电平时，LED输出50%低亮模式，当MODE脚外接低电平时，LED输出100%高亮模式。这只需要很少的外围元件即可以实现LED输出的高低亮模式切换，极大的节约了系统的成本和体积。
商品特性
- 系统宽输入电压范围：8~100V
- 内部集成100V功率管
- 平均电流型的闭环恒流控制
- ±5%LED输出电流精度
- LED输出高低亮模式
- 系统工作效率高
- 内置抖频控制功能
- VDD内置7.5V稳压管
- LED输出短路保护
- 芯片温度智能控制
- 采用ESOP-8L封装
应用领域
- 汽车照明
- 电动自行车照明
- 强光手电筒LED背光驱动
