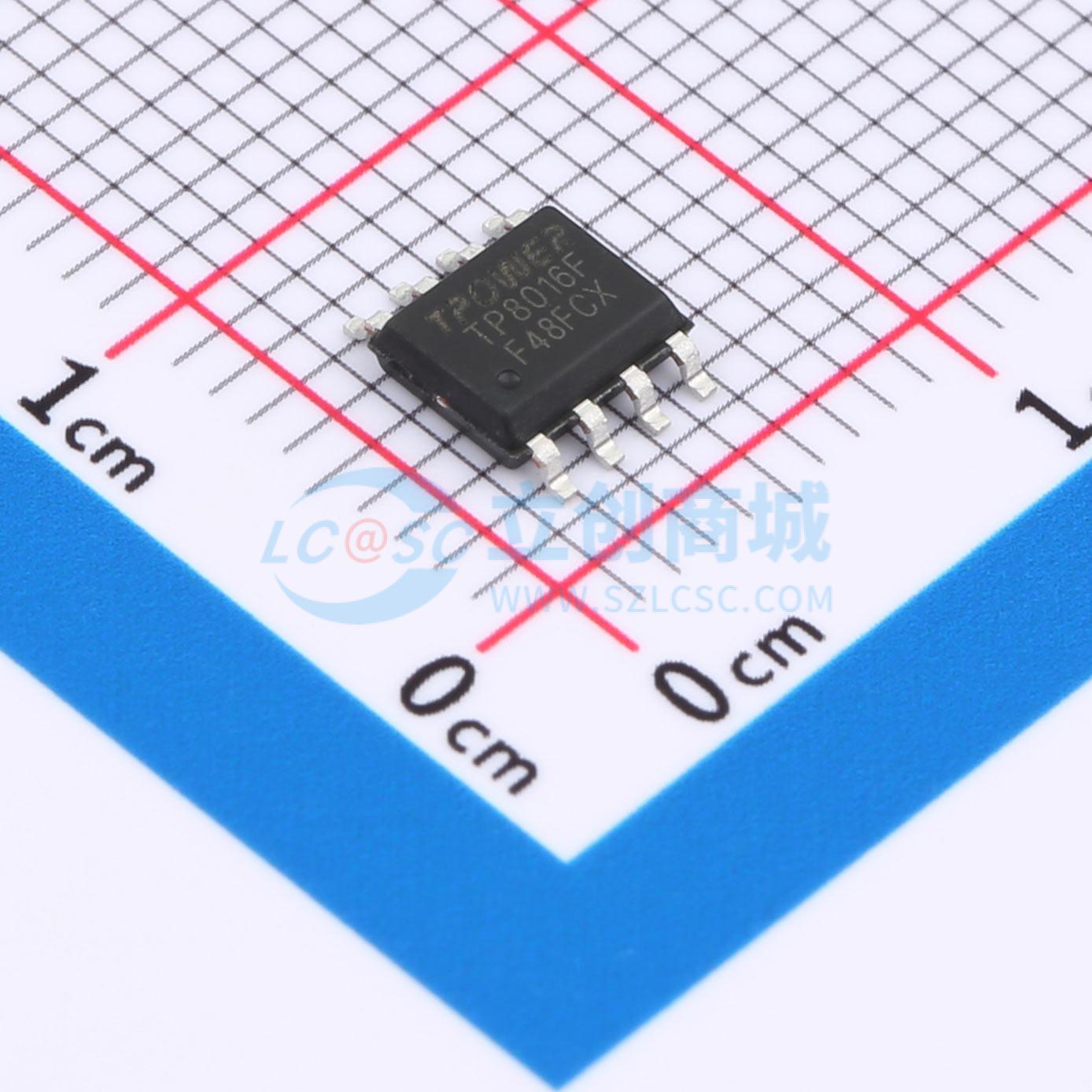

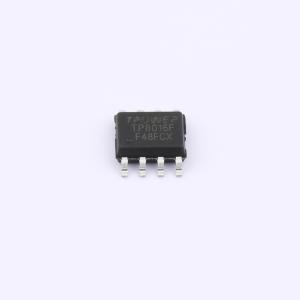

TP8016F

降压型LED恒流驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TP8016是一款工作在固定关断时间控制模式的降压型LED恒流驱动器，用于高效地驱动多颗LED。采用平均电流型的闭环恒流方式，系统应用时输出电流对电感变化不敏感，极大的提高了输出电流的恒流精度，特别适用于5~100V输入电压范围的非隔离降压LED恒流驱动电路。内部集成功率管，通过外部电阻可以设定LED输出的平均电流，应用电路精简，只需要很少的外围元件即可以实现高精度的LED输出，极大的节约了系统的成本和体积。
品牌名称: TPOWER(天源)
商品型号: TP8016F
商品编号: C29075513
商品封装: ESOP-8L
包装方式: 编带
商品毛重: 0.1618克(g)

商品参数

	属性	参数值
	特性	过流保护(OCP)；过温保护(OTP)；短路保护(SCP)；欠压保护(UVP)
	拓扑结构	降压
	工作温度	-40℃~+150℃
	开关管(内置/外置)	内置
	恒流精度	5%

商品概述

TP8016是一款工作在固定关断时间控制模式的降压型LED恒流驱动器，用于高效地驱动多颗LED。采用平均电流型的闭环恒流方式，系统应用时输出电流对电感变化不敏感，极大的提高了输出电流的恒流精度，特别适用于5~100V输入电压范围的非隔离降压LED恒流驱动电路。内部集成功率管，通过外部电阻可以设定LED输出的平均电流，应用电路精简，只需要很少的外围元件即可以实现高精度的LED输出，极大的节约了系统的成本和体积。集成了多种保护功能，以保证系统的稳定和可靠，包括LED输出短路保护，LED输出过流保护，芯片温度智能控制和VDD供电欠压保护等。

商品特性

系统宽输入电压范围：5~100V
内部集成100V功率管
固定关断时间控制模式
平均电流型的闭环恒流控制
±5% LED输出电流精度
对电感变化不敏感
系统工作效率高
VDD内置5.6V稳压管
芯片温度智能控制
采用ESOP-8L封装

应用领域

汽车照明
电动自行车照明
强光手电筒
LED背光驱动

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	5V~100V
	开关频率	220kHz
	通道数	-
	输出电流	1.2A
