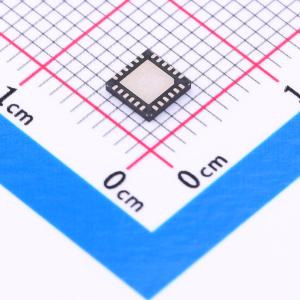

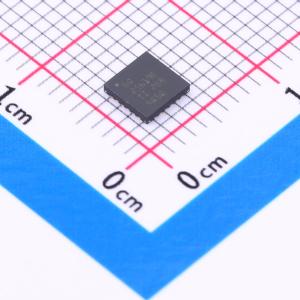

BQ25619ERTWR

具有20mA终止电流的BQ25618E/BQ25619E是I2C控制型1.5A单节电池充电器。BQ25618E/BQ25619E将充电和电压保护功能集成在单个器件中，该器件为开关充电器提供了低终止电流，从而以最大电池容量为可穿戴设备充电。BQ25618E/BQ25619E具有低静态电流，可在运输模式下将电池泄漏降低至7μA，从而节约电池电量，延长器件的货架期。BQ25619E采用4mm x 4mm QFN封装，以便于布局；BQ25618E采用2.0mm x 2.4mm WCSP封装，适用于空间受限的设计。BQ25618E/BQ25619E是一款适用于锂离子电池和锂聚合物电池的高度集成型1.5A开关模式电池充电管理和系统电源路径管理器件。它可为耳塞（真无线或TWS）、耳机充电盒和可穿戴设备等各种应用提供快速充电功能和高输入电压支持。其低阻抗电源路径对开关模式运行效率进行了优化，缩短了电池充电时间并延长了放电阶段的电池运行时间。其输入电压和电流调节、低终止电流和电池远程检测可以为电池提供最大的充电功率。该解决方案在系统和电池之间高度集成输入反向阻断FET（RBFET，Q1）、高侧开关FET（HSFET，Q2）、低侧开关FET（LSFET，Q3）以及电池FET（BATFET，Q4），还集成了自举二极管以进行高侧栅极驱动，从而简化系统设计。具有充电和系统设置的I2C串行接口使该器件成为一个真正灵活的解决方案。该器件支持多种输入源，包括标准USB主机端口、USB充电端口、兼容USB的高电压适配器和无线电源，该器件符合USB 2.0和USB 3.0电源规格，具有输入电流和电压调节功能。在应用适配器时，电源路径管理将系统电压调节至稍高于电池电压的水平，但不会降至最小系统电压3.5V以下（可编程），借助于这个特性，即使在电池电量完全耗尽或者电池被拆除时，系统也能保持运行。

• 高效率、1.5MHz 同步开关模式降压充电器
• 0.5A 时充电效率为 95.5%，1A 时充电效率为94.5%
• ±0.5% 充电电压调节（10mV 阶跃）
• 充电电压、电流和温度阈值的 I2C 可编程 JEITA曲线
• 高精度低终止电流 20mA±10mA
• 支持2.5 x 2.0 x 1.0mm³的小电感器尺寸
• 单个输入，支持 USB 输入以及高电压适配器或无线电源
• 支持 4V 至 13.5V 输入电压范围，最大输入电压额定值为 22V
• 通过 I2C（100mA 至 3.2A，100mA/阶跃）实现可编程输入电流限制 (IINDPM)
• 通过高达 5.4V 的输入电压限制 (VINDPM) 进行最大功率跟踪
• VINDPM 阈值自动跟踪电池电压
• 窄电压 DC (NVDC) 电源路径管理
• 无需电池或使用深度放电的电池即可使系统瞬时启动
• 灵活的 I2C 配置和自主充电，可实现出色的系统性能
• 高集成度，包括所有 MOSFET、电流检测和环路补偿
• 低 RDSON 19.5mΩ BATFET，可更大程度地降低充电损耗和延长电池运行时间
• 提供用于运输模式的 BATFET 控制，以及使用和不使用适配器的完全系统复位功能
• 运输模式下具有 7µA 低电池漏电流
• 在系统待机时具有 9.5µA 的低电池漏电流
• 高精度电池充电曲线
• ±6% 充电电流调节
• ±7.5% 输入电流调节
• 远程电池检测，可更快地进行充电
• 用于电池完全充电的可编程充电完成计时器

• 耳塞（真无线或TWS）充电盒
• 消费类可穿戴设备
• 智能手表
• 个人护理和健身
• 耳麦/耳机
• 助听器充电盒
