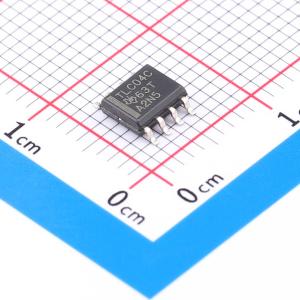

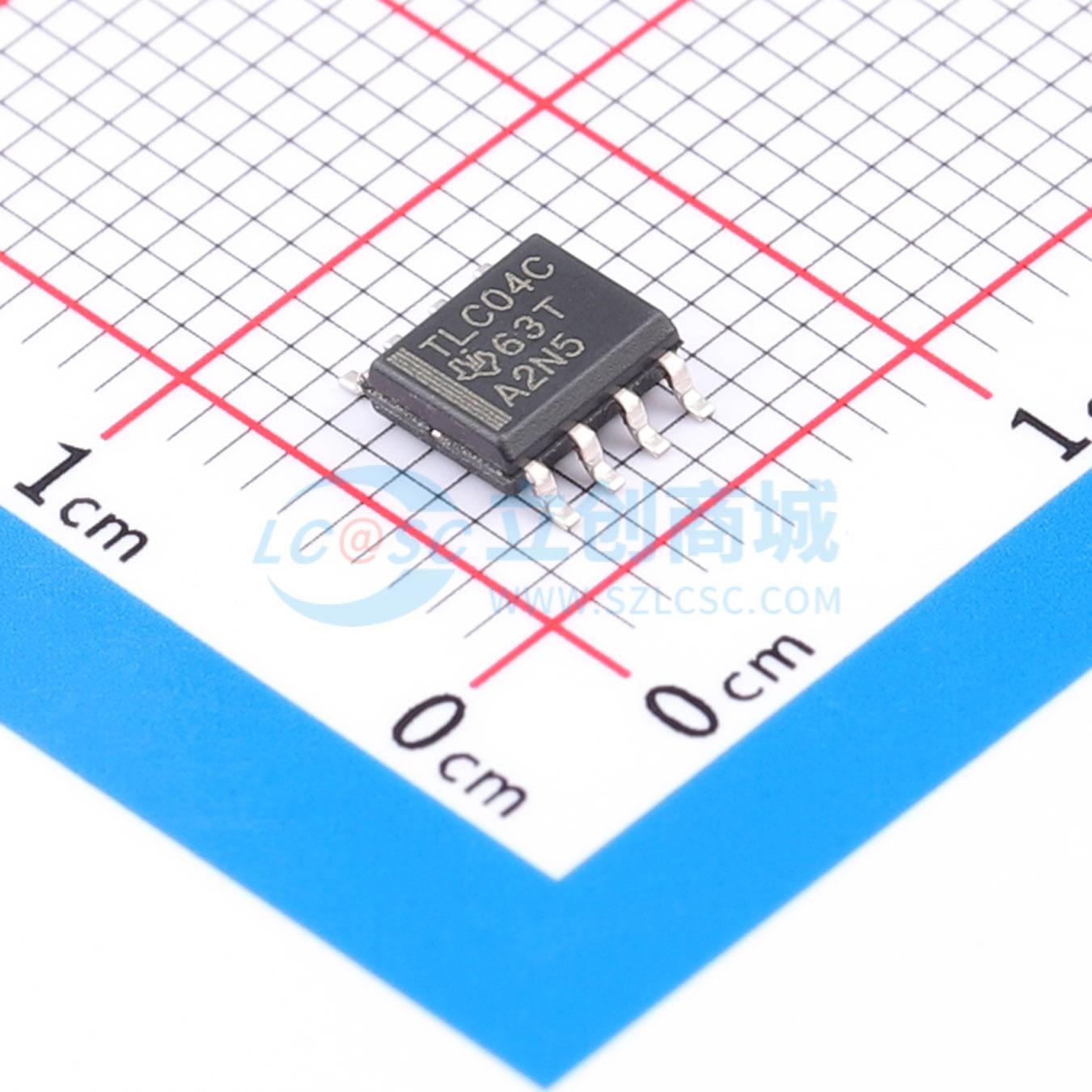

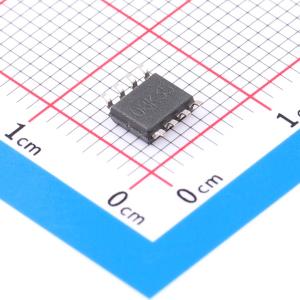

TLC04CD

TLC04/MF4A-50 和 TLC14/MF4A-100 是单片巴特沃斯低通开关电容滤波器。每个都设计为低成本、易于使用的设备，在电路设计配置中提供精确的四阶低通滤波功能。 每个滤波器的截止频率稳定性仅取决于外部时钟频率稳定性。截止频率是时钟可调的，TLC04/MF4A-50 的时钟与截止频率比为 50:1，误差小于 ±0.8%；TLC14/MF4A-100 的时钟与截止频率比为 100:1，误差小于 ±1%。输入时钟具有自时钟或与 TTL 或 CMOS 兼容的选项，结合电平转换 (LS) 端子。 TLC04C/MF4A-50C 和 TLC14C/MF4A-100C 的工作温度范围为 0℃ 至 70℃。TLC04I/MF4A-50I 和 TLC14I/MF4A-100I 的工作温度范围为 -40℃ 至 85℃。TLC04M/MF4A-50M 和 TLC14M/MF4A-100M 的工作温度范围为 -55℃ 至 125℃。

• 低时钟与截止频率比误差：TLC04/MF4A-50 为 ±0.8%，TLC14/MF4A-100 为 ±1%
• 截止频率仅取决于外部时钟频率稳定性
• 最小滤波器响应偏差，由于外部组件随时间和温度的变化
• 截止频率范围从 0.1 Hz 到 30 kHz，VCC± = ±2.5 V
• 5-V 至 12-V 工作
• 自时钟或 TTL 兼容和 CMOS 兼容时钟输入
• 低电源电压灵敏度
• 设计可与 National MF4-50 和 MF4-100 互换
