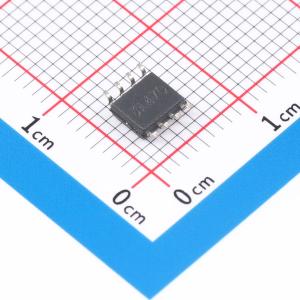

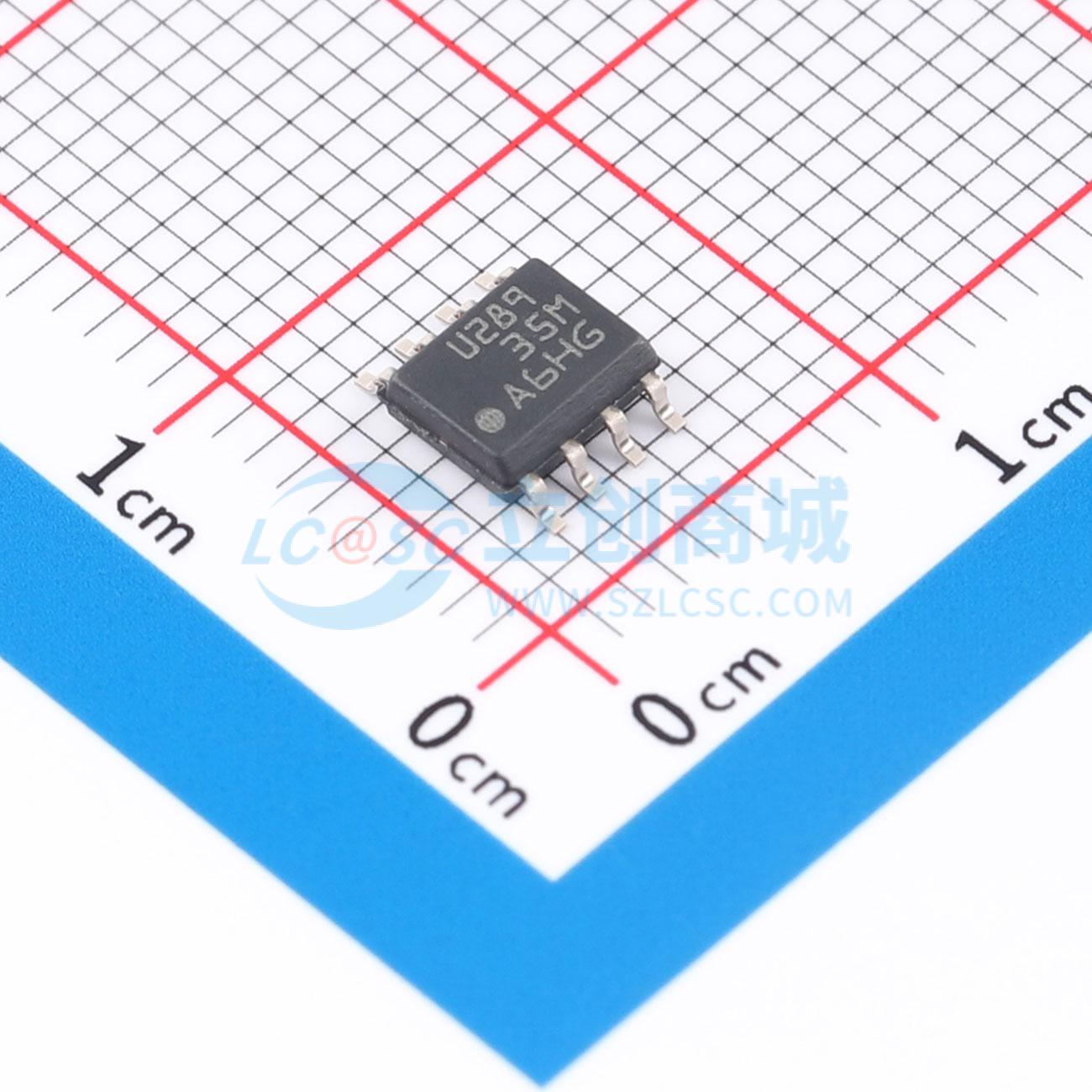

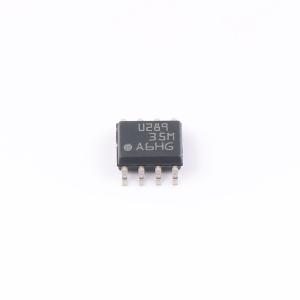

UCC27289DR

具有8V UVLO和负电压支持的3A 120V半桥驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 可驱动两个采用高侧/低侧配置的 N 沟道 MOSFET；在 DRC 封装中启用/禁用功能；禁用时消耗的电流很低 (7μA)；16ns 典型传播延迟；1800pF 负载时的上升时间为 12ns，下降时间典型值为 10ns；1ns 典型延迟匹配；集成式 100V 自举二极管；8V 典型欠压锁定；输入引脚上接受的绝对最大负电压 (–5V)；HS 引脚上接受的绝对最大负电压 (-14V)；±3A 峰值输出电流；绝对最大启动电压为 120V；输入相互独立且 VDD；两个通道的欠压锁定；额定结温范围为 –40°C 至 140°C。
品牌名称: TI(德州仪器)
商品型号: UCC27289DR
商品编号: C2870124
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

	属性	参数值
	下降时间(tf)	10ns
	传播延迟 tpLH	16ns
	传播延迟 tpHL	16ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+140℃
	输入高电平(VIH)	1.9V~2.4V
	输入低电平(VIL)	900mV~1.3V
	静态电流(Iq)	360uA

商品概述

可驱动两个采用高侧/低侧配置的 N 沟道 MOSFET；在 DRC 封装中启用/禁用功能；禁用时消耗的电流很低 (7μA)；16ns 典型传播延迟；1800pF 负载时的上升时间为 12ns，下降时间典型值为 10ns；1ns 典型延迟匹配；集成式 100V 自举二极管；8V 典型欠压锁定；输入引脚上接受的绝对最大负电压 (–5V)；HS 引脚上接受的绝对最大负电压 (-14 V)；±3A 峰值输出电流；绝对最大启动电压为 120V；输入相互独立且 VDD；两个通道的欠压锁定；额定结温范围为 – 40°C 至 140°C。

商品特性

可驱动两个采用高侧/低侧配置的 N 沟道 MOSFET
在 DRC 封装中启用/禁用功能
禁用时消耗的电流很低 (7μA)
16ns 典型传播延迟
1800pF 负载时的上升时间为 12ns，下降时间典型值为 10ns
1ns 典型延迟匹配
集成式 100V 自举二极管
8V 典型欠压锁定
输入引脚上接受的绝对最大负电压 (–5V)
HS 引脚上接受的绝对最大负电压 (-14 V)
±3A 峰值输出电流
绝对最大启动电压为 120V
输入相互独立且 VDD
两个通道的欠压锁定
额定结温范围为 – 40°C 至 140°C

应用领域

商用网络和服务器 PSU
商用通信电源整流器
直流输入 BLDC 电机驱动器
光伏微型逆变器
测试和测量设备

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	3A
	拉电流(IOH)	3A
	工作电压	8V~16V
	上升时间(tr)	12ns
