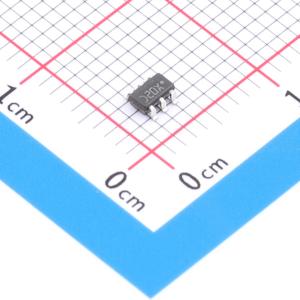

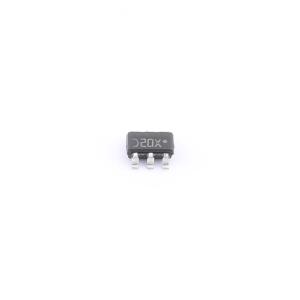

温馨提醒：图片仅供参考，商品以实物为准
ADC101S101CIMFX/NOPB
ADC101S101 单通道, 0.5 到 1 Msps, 10位A/D转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低功耗，单通道，10位模数转换器，具有高速串行。
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADC101S101CIMFX/NOPB
- 商品编号
- C2870044
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 10位 | |
| 采样率 | 500kHz | |
| 通道数 | 1 | |
| 工作电压 | 2.7V~5.25V | |
| 接口类型 | SPI |
| 属性 | 参数值 | |
|---|---|---|
| 差分输入 | - | |
| 积分非线性 | 0.2LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 62dB | |
| ADC架构 | SAR | |
| 静态电流 | 500nA |
商品概述
ADC101S101是一款低功耗、单通道、CMOS 10位模数转换器，具备高速串行接口。与仅在单一采样率下规定性能的传统做法不同，ADC101S101在500 ksps至1 Msps的采样率范围内进行了全面性能规定。该转换器基于带有内部跟踪保持电路的逐次逼近寄存器架构。 输出串行数据为直接二进制格式，与多种标准兼容，如SPI、QSPI、MICROWIRE和许多常见的DSP串行接口。 ADC101S101采用单电源供电，电源电压范围为+2.7V至+5.25V。使用+3V或+5V电源时，正常功耗分别为2.0 mW和10 mW。掉电功能可使采用+5V电源时的功耗低至2.5 μW。 ADC101S101采用6引脚WSON和SOT - 23封装。可确保在-40°C至+85°C的工业温度范围内正常工作。
商品特性
- 在一定采样率范围内规定性能
- 6引脚WSON和SOT - 23封装
- 可变电源管理
- 单电源供电，电压范围2.7V - 5.25V
- 与SPI/QSPI/MICROWIRE/DSP兼容
应用领域
- 便携式系统
- 远程数据采集
- 仪器仪表和控制系统
