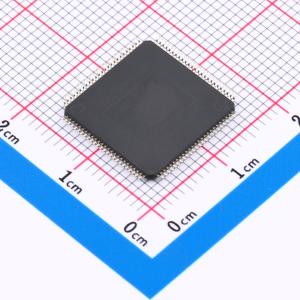

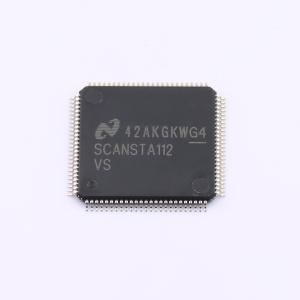

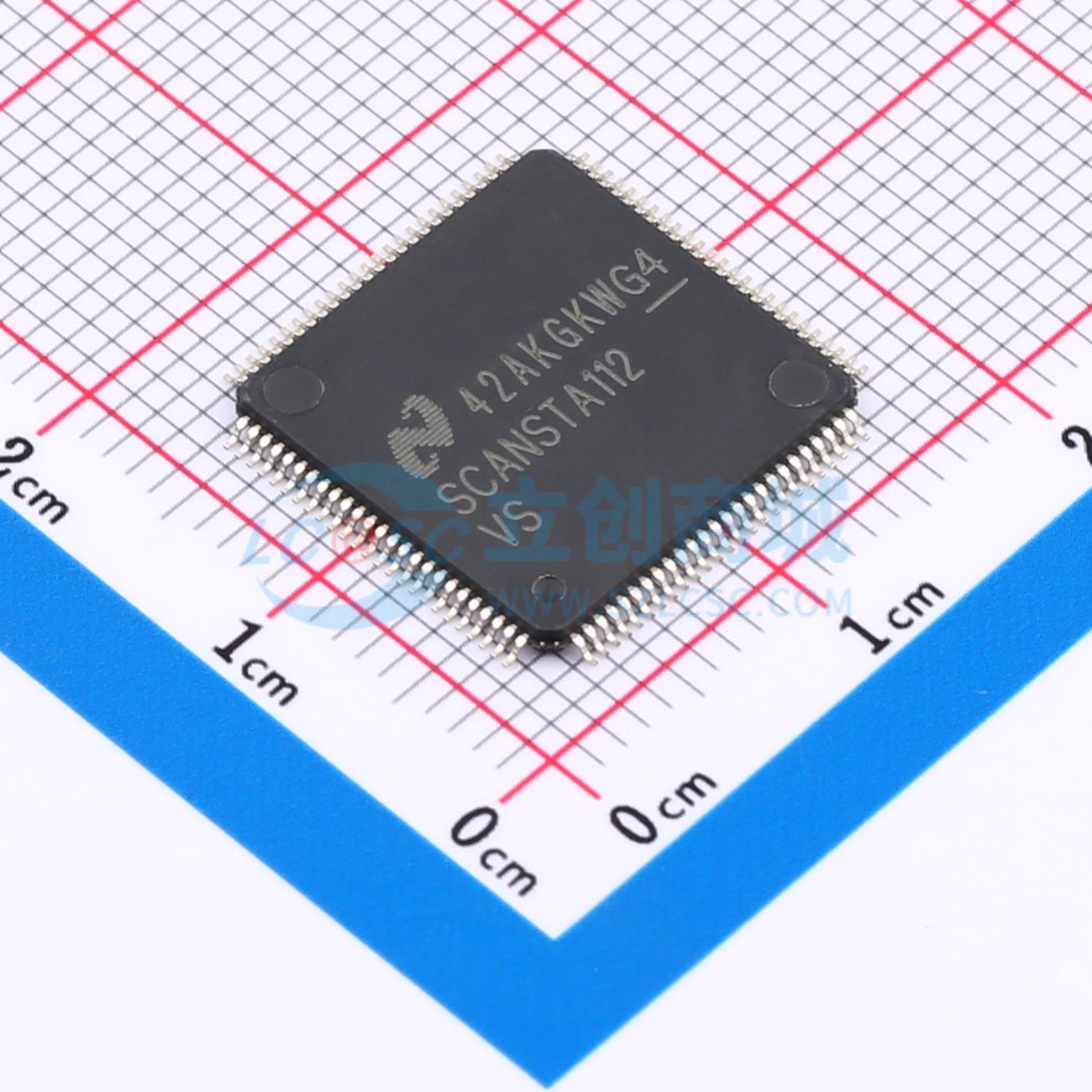

SCANSTA112VSX/NOPB
SCANSTA112VSX/NOPB
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SCANSTA112 7 端口多点 IEEE 1149.1 (JTAG) 多路复用器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SCANSTA112VSX/NOPB
- 商品编号
- C2870047
- 商品封装
- TQFP-100(14x14)
- 包装方式
- 编带
- 商品毛重
- 0.773333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | JTAG | |
| 数据速率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~3.6V | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 3.8mA |
商品概述
SCANSTA112扩展了IEEE Std. 1149.1测试总线到一个多路降测试总线环境。与单个串行扫描链相比，多路降方法的优势是提高了测试吞吐量，并且能够从系统中移除一块板子，同时保留对剩余模块的测试访问。每个SCANSTA112支持最多7个本地IEEE1149.1扫描链，可以单独访问或串行组合。
寻址是通过将与Slot输入匹配的值加载到指令寄存器中来实现的。通过将本地TAP控制器停放在Park指令中的稳定TAP控制器状态之一，可以轻松实现背板和板间测试。32位TCK计数器能够在一个端口上执行内置自检操作，同时对其他扫描链进行同时测试。
STA112具有一个独特的功能，即背板端口和LSP0端口是双向的。它们可以配置为充当主端口或从端口，因此，可以从LSP0端口接管整个扫描链网络的另一个测试主端口，而背板端口则变为从端口。
