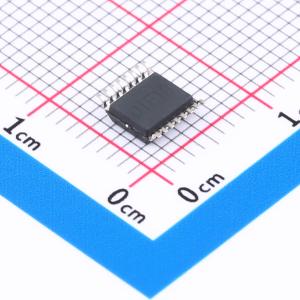

温馨提醒：图片仅供参考，商品以实物为准
OPA4350EA/2K5
OPAx350 MicroAmplifier高速单电源轨至轨运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA4350 四通道、单电源、轨至轨、高速、低噪声运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA4350EA/2K5
- 商品编号
- C2868151
- 商品封装
- SSOP-16-150mil
- 包装方式
- 编带
- 商品毛重
- 0.1125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 四路 | |
| 增益带宽积(GBP) | 38MHz | |
| 输入偏置电流(Ib) | 0.5pA | |
| 输入失调电压(Vos) | 150uV | |
| 共模抑制比(CMRR) | 74dB | |
| 压摆率(SR) | 22V/us | |
| 输出电流 | 40mA |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 静态电流(Iq) | 7.5mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.7V~5.5V | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 7nV/√Hz@10kHz | |
| 输入失调电流(Ios) | 0.5pA |
商品概述
OPA350 系列轨至轨CMOS 运算放大器针对低电压单电源运行进行了优化。轨至轨输入和输出、低噪声(5nV/√Hz) 和高速运行(38MHz, 22V/μs) 使得运算放大器非常适合驱动模数(A/D) 转换器。而且也适用于手机功率放大器(PA) 控制环路和视频处理（75Ω 驱动能力）以及音频和通用应用。单通道、双通道和四通道版本具有完全相同的规格，可最大程度地提高设计灵活性。 OPA350 系列运行在一个低至2.5V 的单电源上，输入共模电压范围介于接地电压以下300mV 至正电源以上300mV 之间。10kΩ 负载时，输出电压可以摆动到电源轨的10mV 以内。双通道和四通道设计具有完全独立的电路，可将串扰降到最低并彻底消除相互作用。 单通道(OPA350) 和双通道(OPA2350) 采用微型MSOP-8 表面贴装、SO-8 表面贴装和DIP-8 封装。四通道(OPA4350) 封装采用节省空间的SSOP-16 表面贴装和SO-14 表面贴装。所有版本的额定温度范围为 -40°C 至 85°C ，工作温度范围为 -55°C 至 150°C 。
商品特性
- 轨至轨输入
- 轨至轨输出（10mV 范围内）
- 高带宽：38MHz
- 高转换速率：22V/μs
- 低噪声：5nV/√Hz
- 低总谐波失真(THD) + 噪声：0.0006%
- 单位增益稳定
- 微型封装
- 单通道、双通道和四通道
应用领域
- 手机功率放大器(PA) 控制环路
- 驱动模数(A/D) 转换器
- 视频处理
- 数据采集
- 过程控制
- 音频处理
- 通信
- 有源滤波器
- 测试设备
