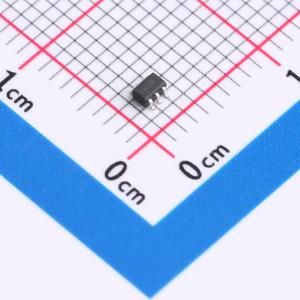

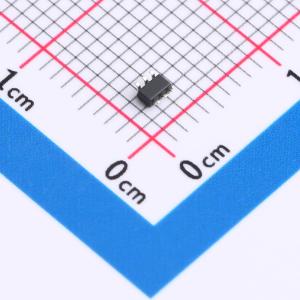

SN74AUP1G58DCKR

低功耗可配置多功能门电路

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AUP1G58 低功率可配置多功能门
品牌名称: TI(德州仪器)
商品型号: SN74AUP1G58DCKR
商品编号: C2867305
商品封装: SC-70-6
包装方式: 编带
商品毛重: 0.017克(g)

商品参数

	属性	参数值
	商品目录	逻辑门
	逻辑类型	可配置多功能门
	门电路数量	1
	工作电压	800mV~3.6V
	静态电流(Iq)	900nA
	灌电流(IOL)	4mA
	拉电流(IOH)	4mA
	输入高电平(VIH)	-
	输入低电平(VIL)	-

	属性	参数值
	输出高电平(VOH)	-
	输出低电平(VOL)	-
	系列	74AUP系列
	传播延迟(tpd)	5.5ns@3.3V
	工作温度	-40℃~+85℃
	每门输入数量	2
	功能特性	局部关断模式
	输入类型	施密特触发器
	输出类型	-

商品概述

这是一款低功耗可配置多功能门电路，型号为SN74AUP1G58，可满足低功耗需求，在整个0.8V~3.6V工作电压范围内保持极低的静态与动态功耗，可延长电池续航，保持良好的信号完整性，具备极低的过冲与下冲特性。该器件输出状态由3位输入的8种模式决定，可选择与、或、与非、或非、异或非、反相、同相等多种逻辑功能，为独立门电路，施密特触发输入可支持缓慢输入转换，提升输入开关抗干扰能力，支持部分掉电应用。

商品特性

支持多种封装形式
静态功耗低，最大Icc为0.9μA
动态功耗低，3.3V下典型Cpd为4.6pF
输入电容低，典型Ci为1.5pF
低噪声，过冲与下冲小于Vcc的10%
Ioff电路支持部分掉电模式工作，器件掉电时可禁用输出，防止破坏性电流回流
内置施密特触发输入
工作电压范围宽，为0.8V~3.6V
针对3.3V工作优化
支持3.6V I/O容差，可适配混合模式信号工作
3.3V下最大传输延迟tpd为5.5ns
锁存性能超过100mA，符合JESD 78 II类标准
ESD性能符合JESD 22标准，可承受2000V人体模型测试、1000V带电器件模型测试
所有输入可连接至Vcc或接地

应用领域

电池供电便携设备
点到点应用
