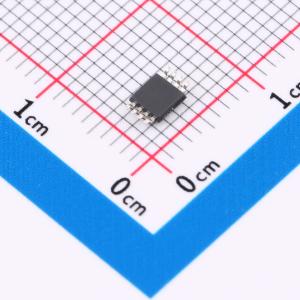

温馨提醒：图片仅供参考，商品以实物为准
ADS7823EB/2K5
带I²C接口的12位采样A/D转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低功耗、单电源、12位数据采集设备，具有串行I2C接口。内置样本保持放大器和内部异步时钟。
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS7823EB/2K5
- 商品编号
- C2866328
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.52克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 12位 | |
| 采样率 | 50kHz | |
| 通道数 | 1 | |
| 工作电压 | 2.7V~5.25V | |
| 接口类型 | I2C | |
| 差分输入 | - | |
| 积分非线性 | 1LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 72dB | |
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 3.4MHz | |
| 基准电压源 | 外置 | |
| 可变增益 | 不支持 | |
| ADC架构 | SAR | |
| 静态电流 | 250uA |
商品概述
ADS7823是一款单电源、低功耗、12位数据采集设备，具备串行I2C接口。该模数（A/D）转换器配备采样保持放大器和内部异步时钟。I2C串行双线接口与微功耗的结合，使ADS7823非常适合那些需要将A/D转换器靠近偏远位置输入源的应用，以及需要隔离的应用。ADS7823采用MSOP - 8封装。
商品特性
- 50kHz采样率
- 无丢码现象
- 2.7V至5V工作电压
- 四字先入后出（FILO）
- A0、A1地址引脚
- I2C接口支持：标准、快速和高速模式
- MSOP - 8封装
应用领域
- 电源电压监测
- 隔离式数据采集
- 传感器接口
- 电池供电系统
- 远程数据采集
