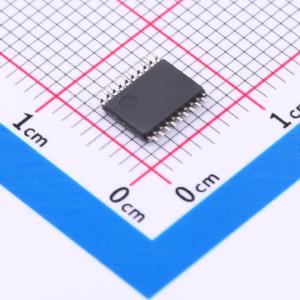

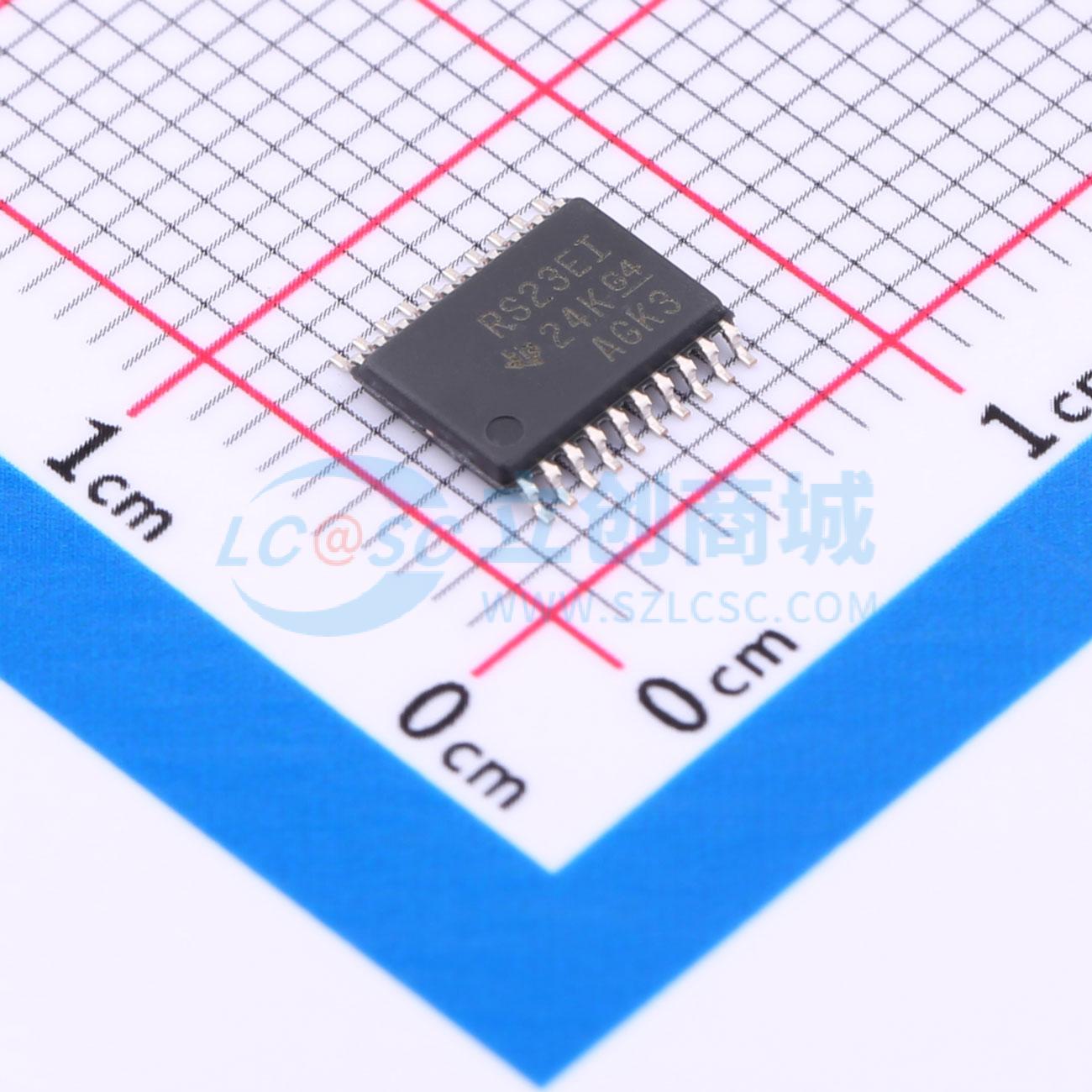

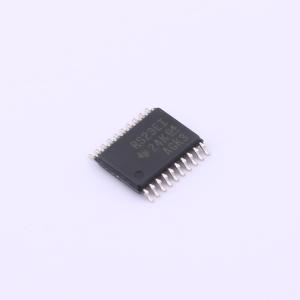

TRS3223EIPWR
3V至5.5V多通道RS-232线路驱动器/接收器，带±15-kV ESD保护
- 描述
- TRS3223E是一款多通道RS-232线路驱动器/接收器，具有±15-kV ESD保护，支持3V至5.5V供电电压，数据速率高达500 kbit/s。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TRS3223EIPWR
- 商品编号
- C2863947
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.132克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 500Kbps | |
| 工作电压 | 3V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
TRS3223E 由两个线路驱动器、两个线路接收器和一个带±15kV ESD保护（引脚到引脚，包括GND的串行端口连接引脚）的双电荷泵电路组成。该设备符合TIA/EIA-232-F标准，并提供了异步通信控制器与串行端口连接器之间的电气接口。电荷泵和四个小型外部电容器允许设备从单个3V至5.5V电源工作。该设备在典型的数据信号速率下可达到500 kbit/s，并且驱动器输出斜率最大为30 V/μs。
应用领域
- 电池供电系统
- PDA
- 笔记本电脑
- 笔记本计算机
- 掌上PC
- 手持设备
