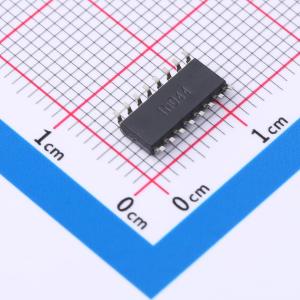

温馨提醒：图片仅供参考，商品以实物为准

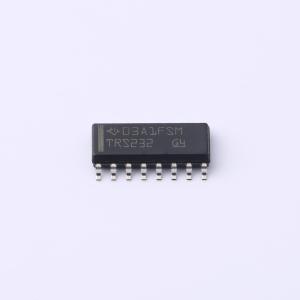

TRS232D
具备 IEC61000-4-2 防护功能的双路 RS-232 驱动器/接收器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有 +/-9V 输出和 +/-2kV ESD 保护的 5V 双通道 120kbps RS-232 线路驱动器/接收器 16-SOIC 0 to 70
- 品牌名称
- TI(德州仪器)
- 商品型号
- TRS232D
- 商品编号
- C2864460
- 商品封装
- SOIC-16
- 包装方式
- 管装
- 商品毛重
- 0.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 | |
| 数据速率 | 120Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 静电保护 | ±2000V | |
| 有无电荷泵 | 有 | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流 | 10mA |
商品概述
TRS232是一款双驱动器/接收器，它包含一个电容电压发生器，可以从单个5V电源提供TIA/RS-232-F电压等级。每个接收器将TIA/RS-232-F输入转换为5V TTL/CMOS电平。该接收器具有1.3V的典型阈值和0.5V的典型滞后，并可以接受±30V的输入。每个驱动器将TTL/CMOS输入电平转换为TIA/RS-232-F电平。驱动器、接收器以及电压发生器功能在Texas Instruments LinASIC库中作为单元提供。
应用领域
- TIA/RS-232-F
- 电池供电系统
- 接线端子
- 调制解调器
- 计算机
