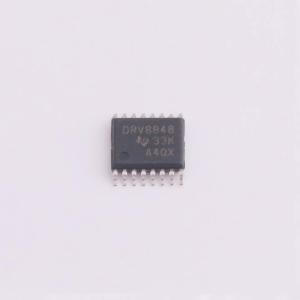

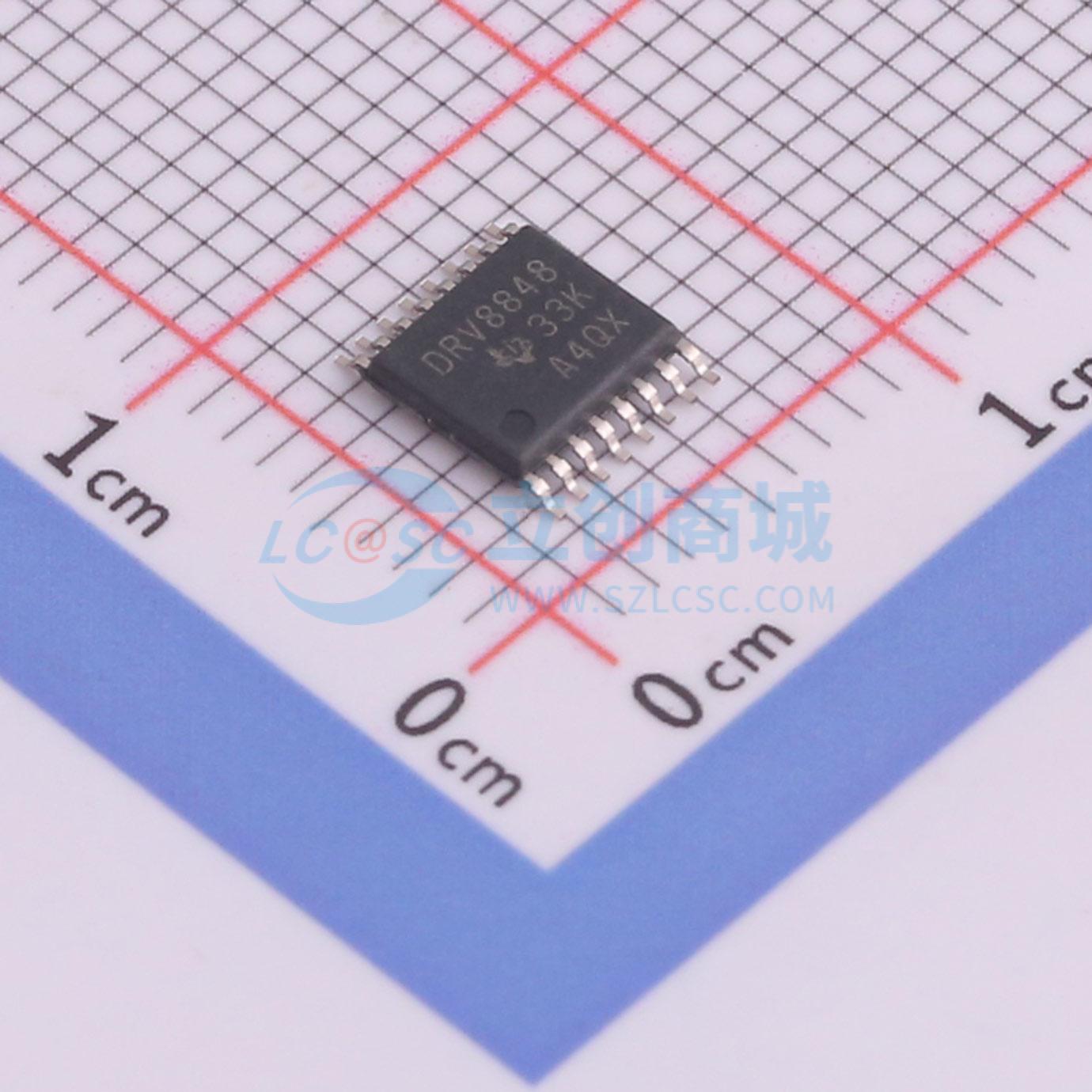

DRV8848PWP
双路H桥电机驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DRV8848 具有电流调节功能的 18V、2A、H 桥电机驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV8848PWP
- 商品编号
- C2863921
- 商品封装
- HTSSOP-16-EP
- 包装方式
- 管装
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | - | |
| 电机驱动电压(Vm) | 4V~18V | |
| 输出电流 | 2A | |
| H桥数量 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 驱动类型 | 双极驱动 | |
| 集成开关 | 是 | |
| 导通电阻 | 350mΩ | |
| 工作温度 | -40℃~+85℃ |
商品概述
双路H桥电机驱动器单通道/双通道刷式直流– 步进脉宽调制(PWM)控制接口可选电流调节，具有20μs固定关断时间。每个H桥均提供高输出电流，最大驱动器电流为2A（12V且TA = 25°C时），并联模式下最大驱动器电流为4A（12V且TA = 25°C时）。工作电源电压范围为4V至18V，3μA低电流睡眠模式，散热增强型表面贴装封装。DRV8303中的特性VM欠压闭锁(UVLO)、过流保护(OCP)、热关断(TSD)、故障条件指示引脚(nFAULT)。
商品特性
- 双路H桥电机驱动器单通道/双通道刷式直流– 步进脉宽调制(PWM)控制接口
- 可选电流调节，具有20μs固定关断时间
- 每个H桥均提供高输出电流
- 最大驱动器电流为2A（12V且TA = 25°C时）
- 并联模式下最大驱动器电流为4A（12V且TA = 25°C时）
- 工作电源电压范围为4V至18V
- 3μA低电流睡眠模式
- 散热增强型表面贴装封装
- VM欠压闭锁(UVLO)
- 过流保护(OCP)
- 热关断(TSD)
- 故障条件指示引脚(nFAULT)
应用领域
- 电器
- 通用刷式电机和步进电机
- 打印机
