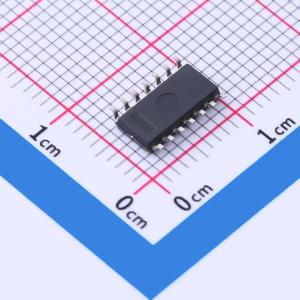

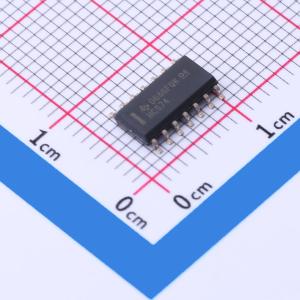

温馨提醒：图片仅供参考，商品以实物为准

SN74HCS74DR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74HCS74 具有清零和预置端的施密特触发输入双路负边沿触发式 D 型触发器
品牌名称: TI(德州仪器)
商品型号: SN74HCS74DR
商品编号: C2862638
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.4克(g)

商品参数

	属性	参数值
	商品目录	触发器
	类型	D-型
	触发沿	上升沿
	工作电压	2V~6V
	时钟频率(fc)	105MHz
	功能	置位和复位
	元件数	2
	每个元件位数	1
	输出类型	互补型
	传播延迟(tpd)	15ns@6V,50pF

商品概述

该器件包含两个独立的 D 型正缘触发触发器。所有输入均包括施密特触发，可实现慢速或高噪声输入信号。将预设 (PRE) 输入设为低电平，会输出高电平。将清零 (CLR) 输入设为低电平，会重新输出低电平。预设和清零功能是异步的，并且不依赖于其他输入的电平。当 PRE 和 CLR 处于非活动状态（高电平）时，数据(D) 输入处满足设置时间要求的数据将传输到时钟(CLK) 脉冲正向缘上的输出（Q，Q）处。时钟触发在一定电压电平下发生，并且不与输入 (CLK) 信号的上升时间直接相关。经过保持时间间隔后，可以更改数据(D) 输入处的数据而不影响输出（Q，Q）处的电平。

商品特性

宽工作电压范围：2V 至 6V
施密特触发输入可实现慢速或高噪声输入信号
低功耗
ICC 典型值为 100nA
输入泄漏电流典型值为 ±100nA
电压为 6V 时，输出驱动为 ±7.8mA
工作环境温度范围： -40℃ 至 +125℃ ，TA

应用领域

将瞬时开关转换为拨动开关
在控制器复位期间保持信号输入
慢速边沿速率信号可在高噪声环境中运行
将时钟信号一分为二

优惠活动

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交12单

	属性	参数值
	系列	74HCS系列
	灌电流(IOL)	7.8mA
	拉电流(IOH)	7.8mA
	静态电流(Iq)	2uA
	输入电容	5pF
	工作温度	-40℃~+125℃
	同步/异步	异步
	建立时间	6ns
	保持时间	0ns
