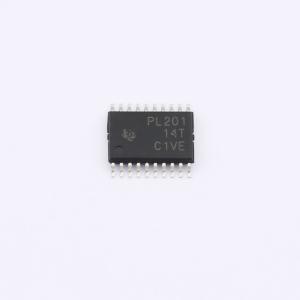

TPL9201PWPR

集成5V LDO和零电压检测功能的8通道继电器驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPL9201 具有 5V LDO 和零电压检测功能的 24V、8 通道 NMOS 低侧驱动器
品牌名称: TI(德州仪器)
商品型号: TPL9201PWPR
商品编号: C2861657
商品封装: HTSSOP-20-EP
包装方式: 编带
商品毛重: 0.153333克(g)

商品参数

商品概述

电源提供稳定的5V输出，为系统微控制器供电并驱动八个低端开关。交流零检测电路监测市电交流电源的过零电压。由此产生的信号是基于交流线路周期在ZVS端子上的低频时钟输出。这些信息使微控制器能够通过在交流线路峰值电压时为负载供电来减少浪涌电流。
串行通信接口控制八个低端输出；每个输出都有一个内部缓冲电路，用于在关断时吸收电感器中的能量。或者，系统可以使用一个返驰二极管连接到VIN，以帮助在关断时使电感负载中的能量再循环。
5V稳压器由VIN供电，在工作条件下，稳压输出在5V±5%范围内。开漏上电复位（RST）引脚保持低电平，直到稳压器超过设定阈值，并且复位延迟（RDELAY）引脚上的电容所设定的定时器值到期。如果这两个条件都满足，RST被置为高电平。这向微控制器表明可以启动与TPL9201的串行通信。
串行通信采用8位格式，数据传输使用来自微控制器的串行时钟进行同步。一个寄存器控制所有输出（每个输出一位）。默认值为零（关断）。如果某个输出需要脉宽调制（PWM）功能，则必须以比所需PWM频率更快的速率更新寄存器。OUT1可以由微控制器的串行输入控制，也可以使用专用使能（EN1）引脚控制。如果EN1被拉低或悬空，通过移位寄存器的串行输入控制OUT1。如果EN1被拉高，OUT1始终开启，并且忽略OUT1的串行输入。

应用领域

电气设备
空调
炉灶
洗碗机
冰箱
微波炉
洗衣机
通用接口电路，允许微控制器接口继电器、电动机、LED 和蜂鸣器

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输出类型	开漏
	工作电压	7V~18V
	元件数	1

	属性	参数值
	灌电流(IOL)	150mA
	工作温度	-40℃~+125℃
	静态电流(Iq)	3mA
