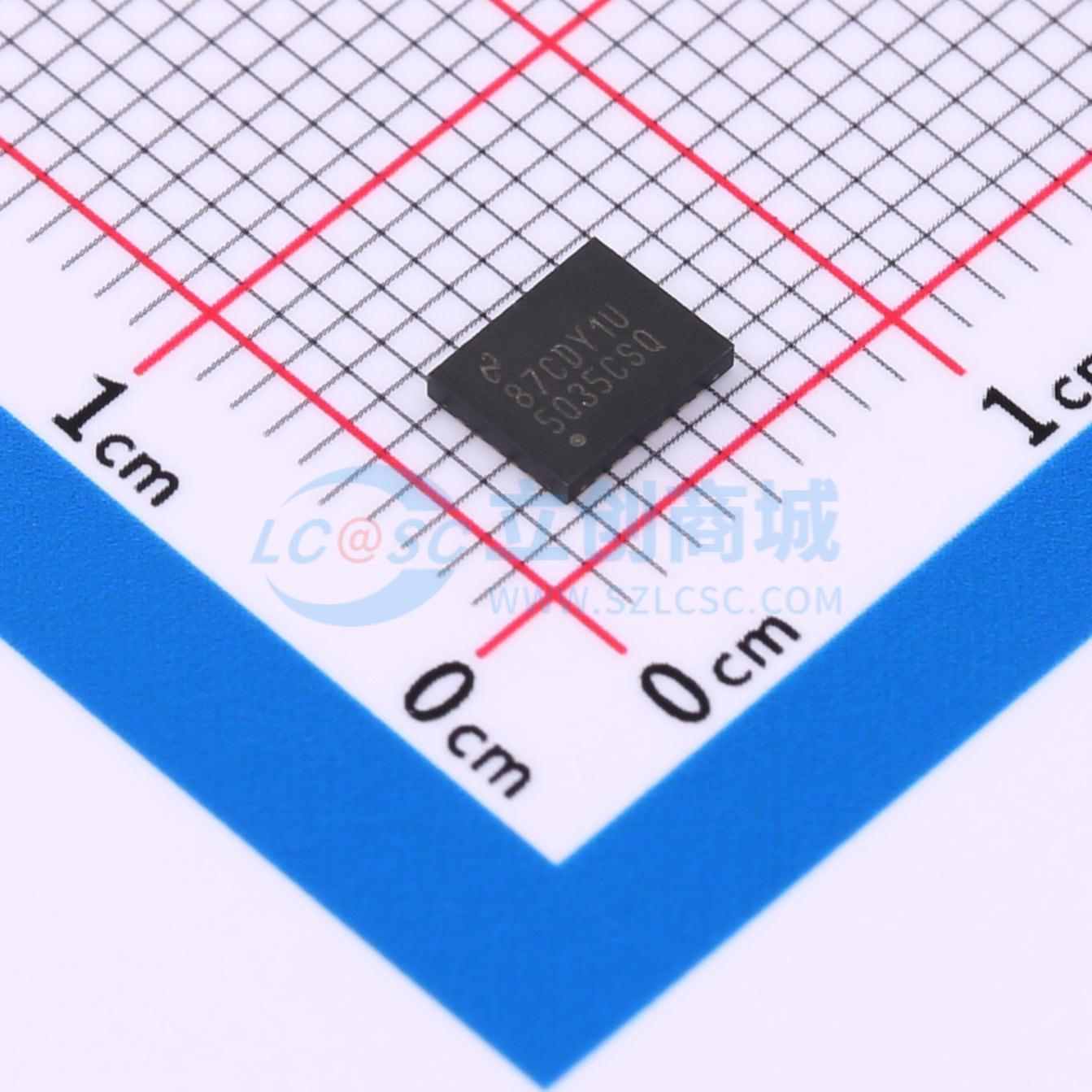

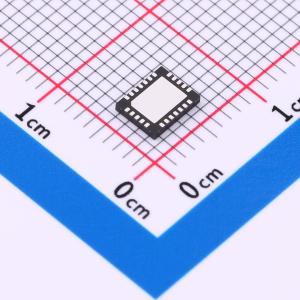

LM5035CSQ/NOPB

LM5035C半桥控制器和栅极驱动器具备采用带线电压前馈的电压模式控制来实现半桥拓扑电源转换器所需的所有特性。 LM5035C是LM5035B半桥PWM控制器的功能变体。SR1和SR2波形的幅度为5 V，而非VCC电平。此外，LM5035C禁用了软停止功能。 LM5035、LM5035A、LM5035B和LM5035C包含一个浮动高端栅极驱动器，能够在高达105 V的电源电压下工作。高端和低端栅极驱动器均具备2 A的峰值驱动能力。该器件集成了内部高压启动稳压器，以及可编程的线路欠压锁定（UVLO）和过压保护（OVP）功能。通过单个电阻可将振荡器编程至最高2 MHz的频率。振荡器还可与外部时钟同步。电流检测输入和可编程定时器提供逐周期电流限制和可调打嗝模式过载保护。LM5035、LM5035A、LM5035B和LM5035C之间的差异总结在器件比较表中。

• 105 V、2 A半桥栅极驱动器
• 带可编程延迟的同步整流器控制输出
• 减少高端和低端驱动之间的死区时间，以实现更高的最大占空比
• 高压（105 V）启动稳压器
• 带线路前馈和伏秒限制的电压模式控制
• 电阻可编程、最高可达2 MHz的振荡器
• 可编程线路欠压锁定和过压保护
• 内部热关断保护
• 可调软启动
• 带打嗝延迟定时器的多功能双模式过流保护
• 逐周期过流保护
• 直接光耦接口
• 逻辑电平同步整流器驱动
• 5 V参考输出
• 封装：HTSSOP - 20（热增强型）、WQFN - 24（4mm×5mm）

• 工业电源转换器
• 电信电源转换器
