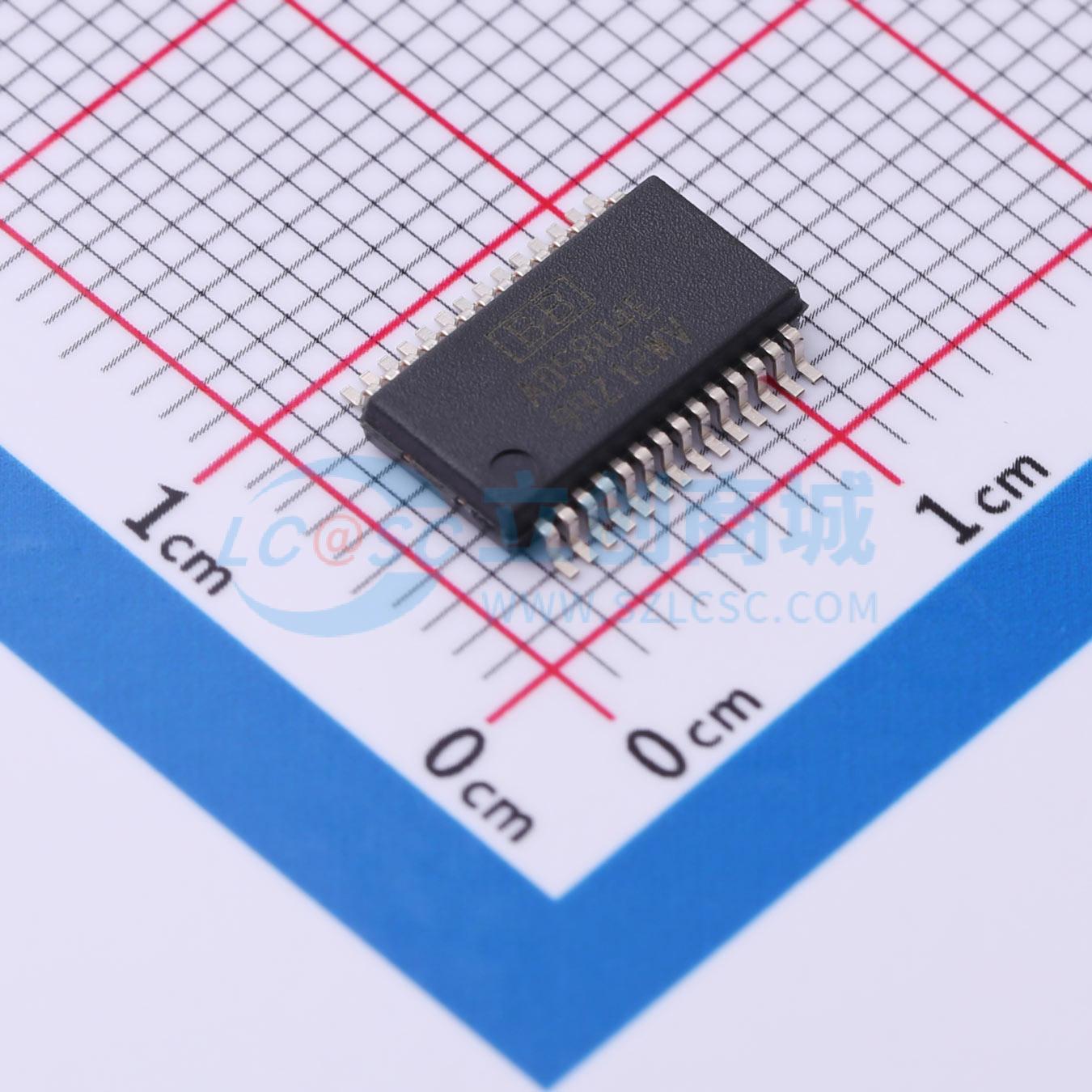

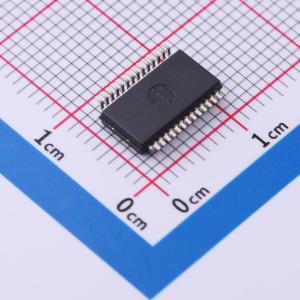

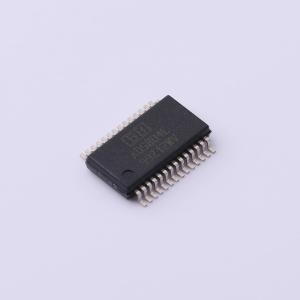

温馨提醒：图片仅供参考，商品以实物为准
ADS804E
12位、10MHz采样模数转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADS804 12 位、10MSPS 模数转换器 (ADC)
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS804E
- 商品编号
- C2859554
- 商品封装
- SSOP-28
- 包装方式
- 管装
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 12位 | |
| 采样率 | 10MHz | |
| 通道数 | - | |
| 工作电压 | 4.7V~5.3V | |
| 接口类型 | 并行 | |
| 差分输入 | 否 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 0.3LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 69dB | |
| 时钟频率(fc) | 10MHz | |
| 基准电压源 | 内置 | |
| 静态电流 | 36mA | |
| 全量程范围(FSR) | 2V |
商品概述
ADS804是一款高速、高动态范围、12位流水线式模数（A/D）转换器。该转换器包含一个高带宽采样保持器，在达到并超过奈奎斯特速率时仍能提供出色的杂散性能。这种高带宽、线性采样保持器可将谐波降至最低，且抖动较低，从而实现出色的信噪比（SNR）性能。ADS804的引脚与5MHz的ADS803和20MHz的ADS805兼容。 ADS804提供内部参考电压，可将其编程为2Vp-p输入范围，以实现最佳杂散性能并便于驱动。或者，也可使用5Vp-p输入范围，其输入参考噪声低至0.09LSB rms，可提供卓越的成像性能。此外，还可将输入范围设置在2Vp-p和5Vp-p之间，或使用外部参考电压。ADS804还提供超量程指示标志，用于指示输入范围超出转换器的满量程输入范围。该标志可用于降低前端增益调节电路的增益。 ADS804采用数字误差校正技术，为要求苛刻的成像应用提供出色的差分线性度。其低失真和高SNR为通信、医学成像、视频和测试仪器应用提供了额外的裕量。ADS804采用SSOP - 28封装。
商品特性
- 高无杂散动态范围（SFDR）：在奈奎斯特频率下为80dB
- 高信噪比（SNR）：69dB
- 低功耗：180mW
- 低差分线性误差（DLE）：±0.3LSB
- 灵活的输入范围
- 超量程指示
应用领域
- 中频和基带数字化
- 电荷耦合器件（CCD）成像
- 扫描仪、测试仪器
