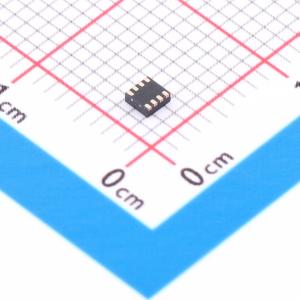

MAX15062AATA+T

60V、300mA、超小型、高效、同步降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 60V、300mA、超小尺寸、高效、同步降压型DC-DC转换器、业内最小尺寸IC、高压同步buck稳压器
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX15062AATA+T
商品编号: C2846801
商品封装: TDFN-8(2x2)
包装方式: 编带
商品毛重: 0.070833克(g)

商品参数

商品概述

MAX15062是一款高效、高压、集成MOSFET的同步降压型DC-DC转换器，其输入电压范围为4.5V至60V。该转换器可在3.3V（MAX15062A）、5V（MAX15062B）输出电压下提供高达300mA的输出电流，且MAX15062C的输出电压可调。该器件的工作温度范围为-40℃至+125℃，采用紧凑的8引脚（2mm×2mm）TDFN封装，还提供仿真模型。该器件采用峰值电流模式控制架构，设有MODE引脚，可用于使器件在脉冲宽度调制（PWM）或脉冲频率调制（PFM）控制方案下工作。PWM工作模式可在所有负载条件下实现恒定频率工作，适用于对可变开关频率敏感的应用。PFM工作模式可消除负电感电流，并在轻载时跳过脉冲以实现高效率。低电阻片上MOSFET可确保满载时的高效率，并简化PCB布局。为降低输入浪涌电流，该器件具备内部软启动功能。此外，该器件还集成了EN/UVLO引脚，允许用户在所需的输入电压水平下开启器件。漏极开路RESET引脚可用于输出电压监控。

商品特性

省去外部元件，降低总体成本
无需肖特基二极管——同步工作，实现高效率并降低成本
内部补偿
内部反馈分压器，提供固定的3.3V、5V输出电压
内部软启动
全陶瓷电容，超紧凑布局
减少需库存的DC-DC稳压器数量
4.5V至60V宽输入电压范围
固定3.3V和5V输出电压选项
0.9V至0.89×VIN可调输出电压选项
可提供高达300mA的负载电流
可在PFM和强制PWM模式之间配置
降低功耗
峰值效率达92%
PFM功能，实现高光负载效率
关断电流为2.2μA（典型值）
可在恶劣工业环境中可靠工作
打嗝模式电流限制和自动重试启动
内置带漏极开路RESET引脚的输出电压监控功能
可编程EN/UVLO阈值
可在预偏置输出下实现单调启动
过温保护
高工业级-40℃至+125℃环境工作温度范围/-40℃至+150℃结温范围

应用领域

过程控制工业传感器
4 - 20mA电流环路
暖通空调和楼宇控制
高压LDO替代方案
通用负载点应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交32单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~60V
	输出电压	3.3V
	输出电流	300mA
	开关频率	465kHz~535kHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	固定
