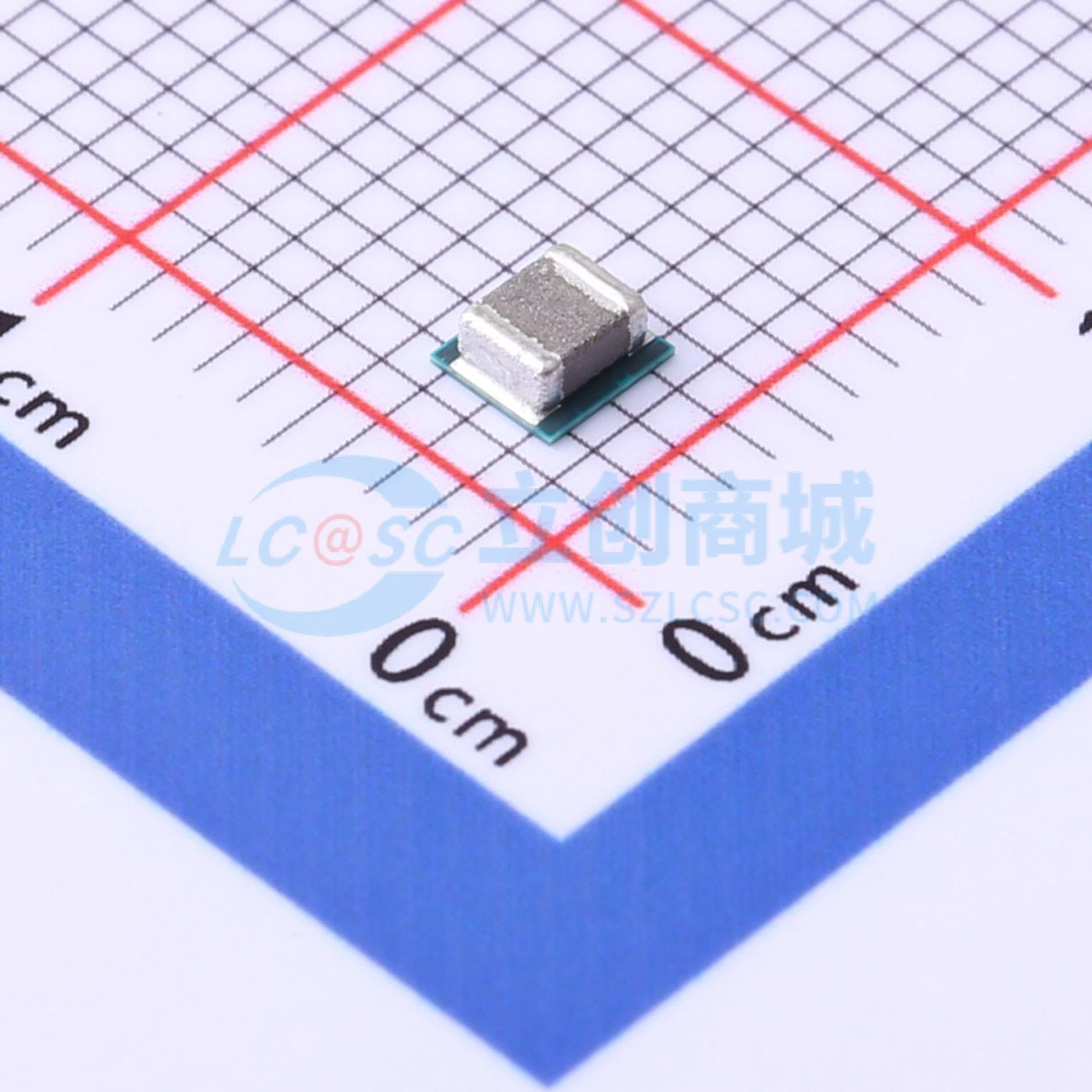

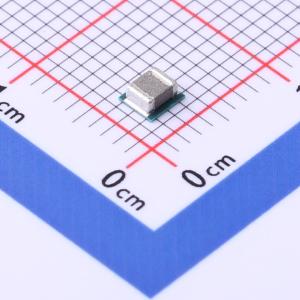

温馨提醒：图片仅供参考，商品以实物为准

TPS82150SILT

17V输入、1A降压转换器MicroSiP模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款17V输入、1A降压转换器MicroSiP电源模块，经优化兼具小型解决方案尺寸和高效率优势。该模块集成了同步降压转换器和电感，可简化设计、减少外部元件数量并节省印刷电路板(PCB)的面积。该器件采用紧凑的薄型封装，适合通过标准表面贴装设备自动组装。为了最大限度地提高效率，该转换器以2.0MHz的标称开关频率在脉宽调制（PWM）模式下工作，并且会在轻负载电流条件下自动进入节能工作模式。在节能模式下，该器件静态工作电流的典型值为20μA。凭借DCS-Control拓扑，器件可获得出色的负载瞬态性能和精确的输出稳压。
品牌名称: TI(德州仪器)
商品型号: TPS82150SILT
商品编号: C2846788
商品封装: uSIP-8
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

商品概述

TPS82150是一款17V输入、1A降压转换器MicroSiP™电源模块，经优化兼具小型解决方案尺寸和高效率优势。该模块集成了同步降压转换器和电感，可简化设计、减少外部元件数量并节省印刷电路板(PCB)的面积。该器件采用紧凑的薄型封装，适合通过标准表面贴装设备自动组装。为了最大限度地提高效率，该转换器以2.0MHz的标称开关频率在脉宽调制(PWM)模式下工作，并且会在轻负载电流条件下自动进入节能工作模式。在节能模式下，该器件静态工作电流的典型值为20μA。凭借DCS-Control™拓扑，器件可获得出色的负载瞬态性能和精确的输出稳压。

商品特性

3.0mm×2.8mm×1.5mm MicroSiP™封装
输入电压范围：3.0V至17V
1A持续输出电流
DCS-Control™拓扑技术
在轻负载条件下实现高效率的省电模式
20μA静态工作电流
0.9V至6V可调节输出电压
可实现最低压降的100%占空比
电源正常输出
具有跟踪功能的可编程软启动
热关断保护
与TPS82130和TPS82140引脚对引脚兼容
-40°C至125°C的工作温度范围
使用TPS82150并借助WEBENCH电源设计器创建定制设计方案

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	3V~17V
	输出电压(Vout)	900mV~6V
	输出电流(最大值)	1A
	静态电流(Iq)	20uA

	属性	参数值
	开关频率	2MHz
	特性	过热保护；过流保护
	长度	3mm
	宽度	2.8mm
	高度	1.5mm
	工作温度	-40℃~+125℃
