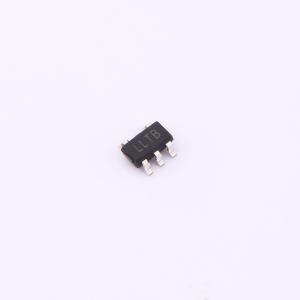

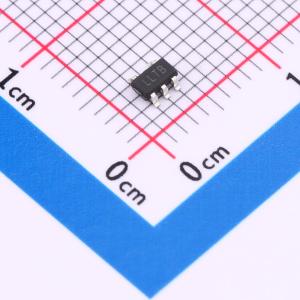

温馨提醒：图片仅供参考，商品以实物为准
TPLP5907MFX-1.2
300mA/2μA高电源抑制比电压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPLP5907MFX-1.2
- 商品编号
- C28642297
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.036767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 1.2V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 75dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 400mV@(300mA) | |
| 静态电流(Iq) | 4uA | |
| 噪声 | 46uVrms | |
| 特性 | 过流保护；带使能；过热保护 | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
该器件是一款具有使能功能的低压差 (LDO) 稳压器，工作电源电压范围为 1.2V 至 5.5V。它采用小型化封装，可提供高达 300mA 的输出电流。
商品特性
- 无负载时接地电流为 2μA
- 输出精度为 ±2%
- 输出电流为 300mA
- 禁用电流为 10nA（可选）
- 宽工作输入电压范围：1.2V 至 5.5V
- 300mA 时压差电压为 0.18V（vOUT = 3.3V）
- 支持固定输出电压 1.2V、1.5V、1.6V、1.8V、2.5V、2.8V、3.0V、3.3V
- 使用陶瓷或钽电容时稳定
- 限流保护
- 过温保护
- SOT23-5 封装
应用领域
- 便携式电池供电设备
- 低功耗微控制器
- 笔记本电脑、掌上电脑和个人数字助理 (PDA)
- 无线通信设备
- 音频/视频设备
