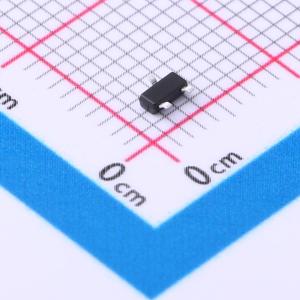

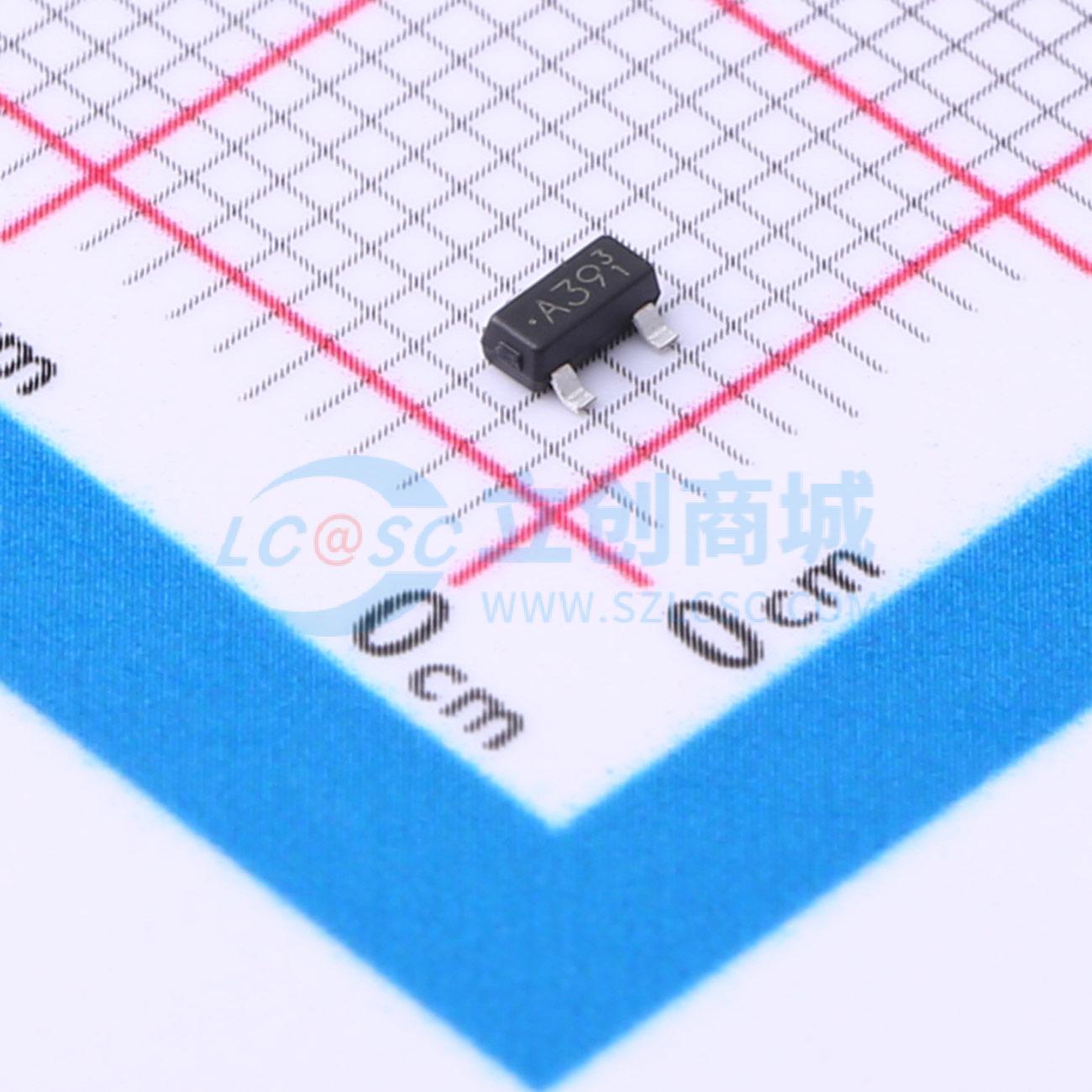

温馨提醒：图片仅供参考，商品以实物为准
PJA3439
P-通道增强型MOSFET P沟道 耐压:60V 电流:300mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：RDS(ON)，VGS@-10V，ID@-500mA < 4Ω。 RDS(ON)，VGS@-4.5V，ID@-200mA < 6Ω。 RDS(ON)，VGS@-2.5V，ID@-50mA < 13Ω。 先进的沟槽工艺技术。 无铅，符合欧盟 RoHS 2011/65/EU 指令。 符合 IEC61249 标准的绿色模塑料（无卤素）
- 品牌名称
- PANJIT(强茂)
- 商品型号
- PJA3439
- 商品编号
- C2844879
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 300mA | |
| 导通电阻(RDS(on)) | 13Ω@2.5V | |
| 耗散功率(Pd) | 500mW | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 1.1nC@4.5V | |
| 输入电容(Ciss) | 51pF | |
| 反向传输电容(Crss) | 2.2pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 15pF |
商品特性
- 当VGS为 -10V、ID为 -500mA 时,RDS(ON) < 4Ω
- 当VGS为 -4.5V、ID为 -200mA 时,RDS(ON) < 6Ω
- 当VGS为 -2.5V、ID为 -50mA 时,RDS(ON) < 13Ω
- 先进的沟槽工艺技术
- 符合欧盟 RoHS 2011/65/EU 指令的无铅产品
- 符合 IEC61249 标准的绿色模塑料(无卤)
应用领域
- 太阳能逆变器
- DC/DC 转换器
- 感应加热
- 电机驱动器
