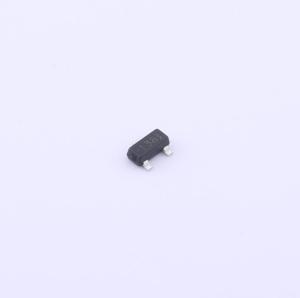

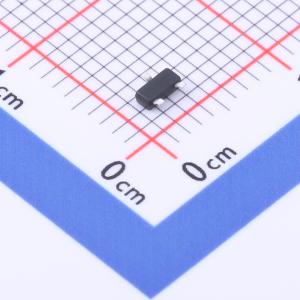

温馨提醒：图片仅供参考，商品以实物为准
BSS138
N沟道 耐压:50V 电流:300mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：RDS(ON) VGS@10V，VDS@500mA = 3Ω。 RDS(ON) VGS@4.5V，VDS@200mA = 4Ω。 RDS(ON) VGS@2.5V，VDS@100mA = 6Ω。 先进的沟槽工艺技术。 用于超低导通电阻的高密度单元设计。 关断状态下漏电流极低。 专为电池供电系统、固态继电器设计。 ESD保护。 符合欧盟RoHS 2.0的无铅产品。 符合IEC 61249标准的绿色模塑料
- 品牌名称
- PANJIT(强茂)
- 商品型号
- BSS138
- 商品编号
- C2844873
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 50V | |
| 连续漏极电流(Id) | 300mA | |
| 导通电阻(RDS(on)) | 3Ω@10V | |
| 耗散功率(Pd) | 350mW | |
| 阈值电压(Vgs(th)) | 1.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 1nC@4.5V | |
| 输入电容(Ciss) | 50pF | |
| 反向传输电容(Crss) | 5pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 10pF |
商品概述
JSM2622采用先进的沟槽技术，可提供出色的漏源导通电阻（RDS(ON)）、低栅极电荷，并能在低至4.5V的栅极电压下工作。
商品特性
- 漏源电压（VDS） = 20V，漏极电流（ID） = 50A
- 栅源电压（VGS） = 10V时，典型漏源导通电阻（RDS(ON)Typ） = 4.5 mΩ
- 栅源电压（VGS） = 4.5V时，典型漏源导通电阻（RDS(ON)Typ） = 5.0 mΩ
- 具备高功率和大电流处理能力
- 产品无铅
- 表面贴装封装
应用领域
- 电池开关
- 负载开关
- 电源管理
