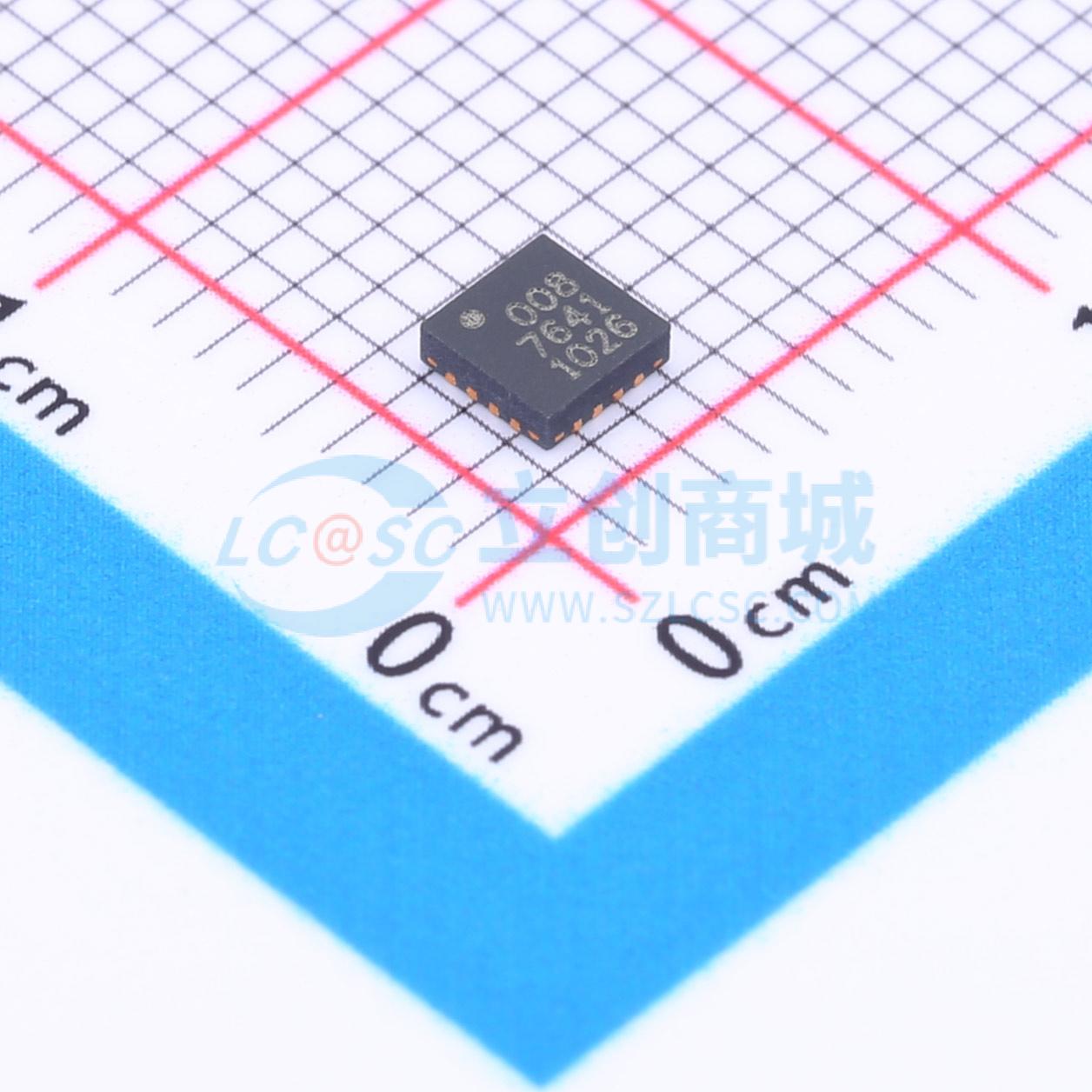

温馨提醒：图片仅供参考，商品以实物为准

RTC7641

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 2.4-2.5GHz 256qam大功率无线局域网放大器
品牌名称: RichWave(立积)
商品型号: RTC7641
商品编号: C2840575
商品封装: QFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.128克(g)

商品参数

商品概述

RTC7641是一款高功率无线局域网功率放大器（PA），专为2.4 ~ 2.5 GHz频率范围内的256 QAM应用而设计。该放大器由3个具有级间匹配的增益级、内置输入匹配网络和用于闭环功率控制操作的功率检测器组成。该器件采用工业标准的16引脚表面贴装封装QFN - 3.0mm x 3.0mm x 1.0mm（最大）。

商品特性

频率范围：2.4 – 2.5 GHz
电源电压：5 V
高增益：32 dB
适用于802.11ac、MCS9、HT40、-35 dB DEVM的+24 dBm线性输出功率
适用于802.11n、MCS7、HT40、-30 dB DEVM的+26 dBm线性输出功率
片上输入匹配
16引脚QFN - 3.0mm x 3.0mm x 1.0mm（最大）封装
符合RoHS标准、无铅、无卤素
湿度敏感度等级：MSL 3

应用领域

高功率WLAN应用
IEEE 802.11b/g/n无线局域网系统
IEEE 802.11ac 256QAM无线局域网
2.4 GHz ISM频段应用
2.4 GHz无绳电话
适用于802.11b/g/n/ac的2.4 – 2.5 GHz功率放大器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	运算放大器
	放大器数	-
	最大电源宽度(Vdd-Vss)	5.5V
	轨到轨	-
	增益带宽积(GBP)	-
	输入失调电压(Vos)	-
	输入失调电压温漂(Vos TC)	-
	压摆率(SR)	-

	属性	参数值
	输入失调电流(Ios)	-
	噪声密度(eN)	-
	共模抑制比(CMRR)	-
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	275mA
	输出电流	-
	工作温度	-40℃~+85℃
	单电源	4.5V~5.5V
