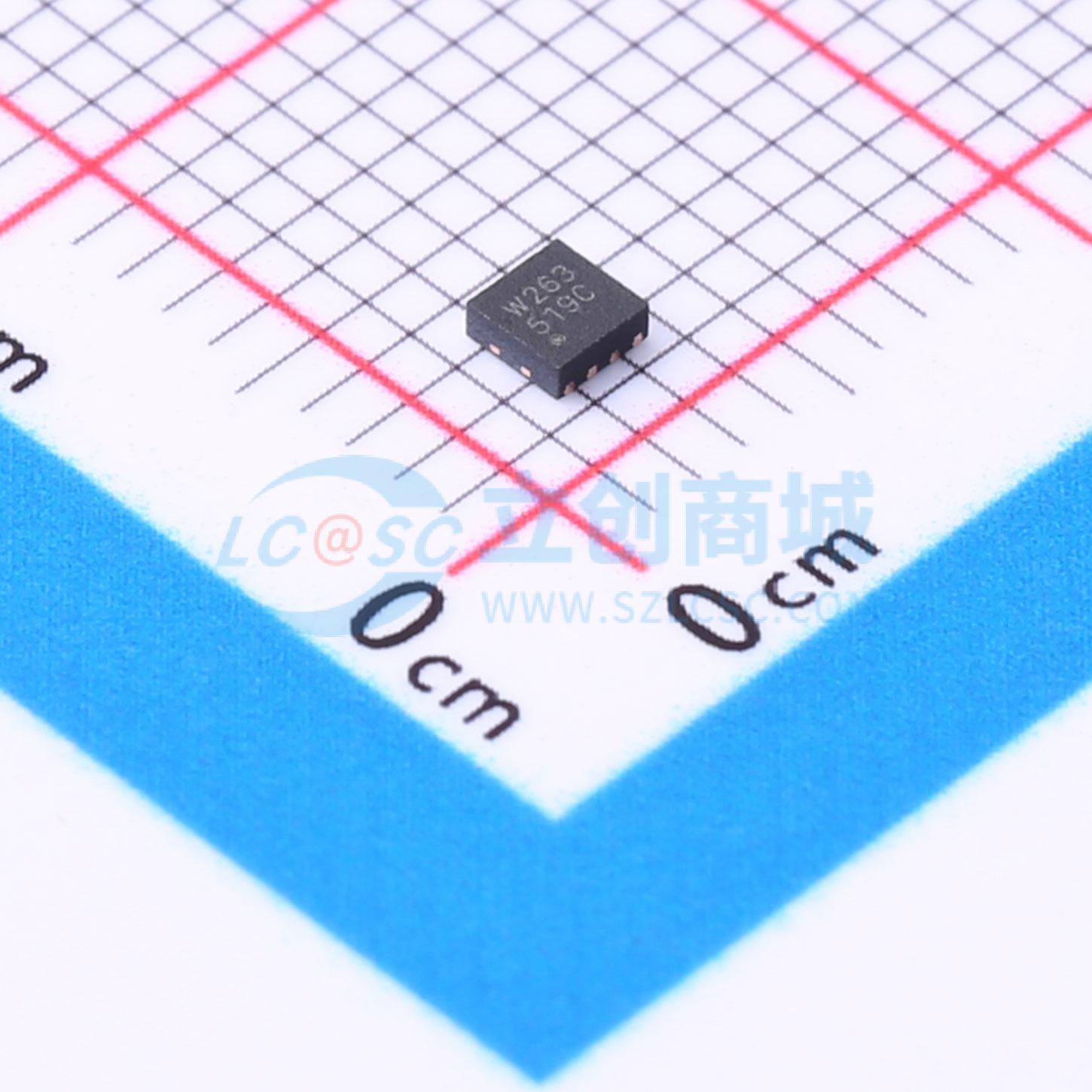

温馨提醒：图片仅供参考，商品以实物为准

G5719CRC1U

降压型 3A 2.5V~6V

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: G5719C是一款高效率的单片同步降压调节器,采用恒定频率电流模式架构。工作电压范围为2.5V至6V,最大输出电流为3A,开关频率为1MHz。内置软启动功能,低静态电流（50μA）,支持100%占空比,适用于单节锂离子电池供电的应用。
品牌名称: GMT(致新)
商品型号: G5719CRC1U
商品编号: C2840475
商品封装: TDFN-8L-EP(2x2)
包装方式: 编带
商品毛重: 0.051克(g)

商品参数

商品概述

G5719C是一款采用恒定频率、电流模式架构的高效单片同步降压调节器。工作时的供电电流仅为50μA，在关断状态下降至<1μA。2.5V至6V的输入电压范围使得G5719C非常适合单节锂离子电池供电的应用。100%的占空比提供了低压差操作，延长了便携式系统中的电池运行时间。开关频率内部设定为1MHz，允许使用小尺寸的表面贴装电感和电容。内置的同步开关提高了效率，并消除了对外部肖特基二极管的需求。内置软启动功能消除了可能损坏系统的涌入电流。输出锁定操作在短路和过电压条件下保护降压调节器免受损坏。

商品特性

高效率：高达95%
低静态电流：工作时仅为50μA
内部软启动功能
输出电流 G5719CTB1U：2A连续，3A峰值
输出电流 G5719CRC1U：3A连续
输入电压范围2.5V至6V
1MHz开关频率
不需要肖特基二极管
在压降操作中100%占空比
0.6V参考电压允许低输出电压
关断电流<1μA
电流模式操作，具有出色的线路和负载瞬态响应
过温保护
符合RoHS标准
电源良好
输出短路锁定保护
输出过电压锁定保护

数据手册PDF

放大查看下载PDF

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~6V
	输出电压	-
	输出电流	3A
	开关频率	1MHz
	工作温度	-40℃~+85℃
